Set d'accessoires Zubehör

Présentation

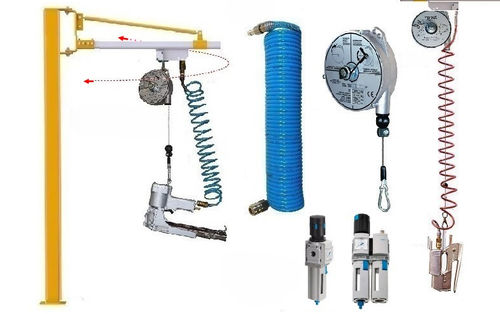

Accessoires pour agrafeuses pneumatiques comprenant bras orientables, équilibreur et tuyau spiralé pour alimentation en air comprimé. Conçus pour assurer une alimentation d’air constante et une manipulation ergonomique des outils de fixation sur postes d’assemblage ou d’emballage.

Domaine d'application
Les agrafeuses à aveugle et les pinces agrafeuses doivent être suspendues au-dessus du poste d’emballage ou d’assemblage. Le système de bras orientable fournit l’air comprimé et maintient l’outil dans une zone de travail demi-circulaire afin que l’agrafeuse soit toujours à portée de main et que l’opérateur travaille dans de meilleures conditions ergonomiques. En montage mural, le profil se fixe sur deux angles; en montage sur table, le profil se fixe sur un angle au poste de travail.

Accessoires livrables

• Tuyau spiralé pour air comprimé (DS 75)
• Équilibreur / compensateur de poids (B 2/4, B 6/8)
• Système de bras orientable pour fixation murale (SCHWENK 20 W, SCHWENK 30 W)
• Système de bras orientable pour fixation sur table/colonne (SCHWENK 10 T, SCHWENK 20 T)
• Unité de maintenance : groupe filtre-régulateur-lubrificateur (W/EINHEIT)

Description technique

• DS 75 : tuyau spiralé pour air comprimé, longueur étendue jusqu’à 7,5 m.
• B 2/4 : équilibreur (compensateur de poids) câble 2,0 m, réglable pour poids d’outil 2–4 kg ; compatible avec Plier 130/1916 P, 130/1916 PU + PUX ; Blind Stapler TOP SP P ; MEROLOCK 3 ; MEPA 18 + 22 P ; MERO 18 + 22 P.
• B 6/8 : équilibreur câble 2,5 m, réglable pour poids d’outil 6–8 kg ; adapté pour JUMBO M 28, 32, 38.
• Bras orientable pour fixation murale : SCHWENK 20 W (2,0 m), SCHWENK 30 W (3,0 m).
• Bras orientable pour fixation sur table/colonne : SCHWENK 10 T (bras 1,0 m, hauteur 1800 mm), SCHWENK 20 T (bras 2,0 m, hauteur 1800 mm).
• W/EINHEIT : unité de maintenance (groupe filtre-régulateur-lubrificateur).
• Autres versions et exécutions sur demande.

Notes (données techniques)
Version : pneumatique
Consommation d'air par agrafage à 6 bar : se référer à l'agrafeuse
Poids : - kg

Caractéristiques / spécifications techniques

• Type de produit : accessoires pour agrafeuses pneumatiques (bras orientable, équilibreur, tuyau spiralé)
• Version : pneumatique
• DS 75 : tuyau spiralé, longueur étendue jusqu’à 7,5 m
• B 2/4 : équilibreur 2,0 m, pour 2–4 kg
• B 6/8 : équilibreur 2,5 m, pour 6–8 kg
• SCHWENK 10 T : bras orientable pour table/colonne, bras 1,0 m, hauteur 1800 mm
• SCHWENK 20 T : bras orientable pour table/colonne, bras 2,0 m, hauteur 1800 mm
• SCHWENK 20 W : bras orientable pour mur, bras 2,0 m
• SCHWENK 30 W : bras orientable pour mur, bras 3,0 m
• Appareils compatibles : Plier 130/1916 P, 130/1916 PU + PUX ; Blind Stapler TOP SP P ; MEROLOCK 3 ; MEPA 18 + 22 P ; MERO 18 + 22 P ; JUMBO M 28/32/38
• Accessoire : unité de maintenance (groupe filtre-régulateur-lubrificateur)
• Alimentation en air : option d’alimentation d’air constante via le système de bras orientable
