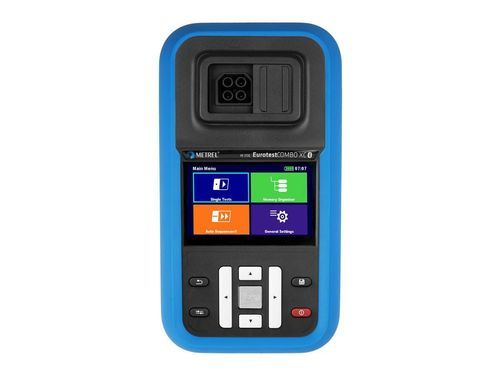

Testeur d'impédance MI 3136 EurotestCOMBO XC

d'isolementd'ordre de phasesde courant résiduel

Présentation
Le MI 3136 EurotestCOMBO XC est un testeur portatif multifonction pour la vérification des installations basse tension et les contrôles de sécurité électrique. Conçu pour une utilisation sur site, il fournit des mesures rapides et conformes aux normes pour l'inspection, la mise en service et le dépannage des installations.

Principales caractéristiques

• Batterie Li‑ion intégrée 5,2 Ah avec chargeur embarqué
• Port USB Type‑C pour charge et communication (15 V, 3 A, 45 W)
• Écran tactile couleur 4,3" TFT haute résolution pour configuration des tests et visualisation des résultats
• Sélection dédiée du type de DDR (RCD) et de la forme de courant ; procédures RCD automatisées (RCD AUTO, RCD I ramp)
• Tests automatiques prédéfinis : Auto TT, Auto TT RCD, Auto TN, Auto TN RCD
• Profils AUTOSEQUENCE programmables (séquence EVSE en option)
• Écrans d'aide intégrés et tables de fusibles pour évaluation sur site de l'impédance de ligne/boucle
• Surveillance en temps réel des trois tensions et inversion automatique de polarité lors des tests de continuité
• Filtrage des mesures selon le groupe de zone sélectionné
• Connectivité Wi‑Fi et Bluetooth® pour communication avec Metrel Cloud (options sous licence)
• Compatible Metrel Cloud Storage, Metrel Cloud App et PC SW Metrel ES Manager (options de licence)

Applications

• Contrôles initiaux et périodiques des installations domestiques et de petits bureaux en basse tension
• Vérification des systèmes de mise à la terre TT et TN
• Évaluations liées à la sécurité incendie et aux risques de choc électrique
• Dépannage et contrôles de mise en service
• Tests des équipements de charge pour véhicules électriques (EVSE)
• Maintenance préventive, prédictive et corrective
• Vérification des installations de mise à la terre et protection contre la foudre en basse tension

Utilisateurs types

• Apprentis, électriciens débutants et petites entreprises d'installation
• Équipes de maintenance et sociétés de services
• Organismes techniques (pompiers, défense, santé)
• Services de maintenance du secteur public
• Hôtels, restaurants et locaux commerciaux
• Sociétés de location et entreprises d'installation PME
• Inspecteurs électriques débutants et centres de formation

Normes et compétences

• EISinsp Competences : Low Voltage Electrical Installation Safety Inspection
• EISc Competences : Low Voltage Electrical Installation Safety for Contractors and Maintainers
• IEC/EN 60364 series (installations électriques des bâtiments)
• IEC/EN 60364-6 Vérification ; IEC/EN 60364-4-41 Protection contre les chocs électriques
• IEC/EN 60755, IEC/EN 61008-1 (RCCB), IEC/EN 61009 (RCBO)
• Série IEC/EN 61557 (équipements de contrôle des mesures de protection)
• VDE 0413 (IEC 61557), BS 7671, AS/NZ 3017, AS/NZ 3018
• IEC/EN 61851, IEC/EN 62752 (liés à l'EVSE)
• IEC/EN 61010, IEC/EN 61326 (sécurité des instruments et CEM)

Logiciels et Cloud

• Metrel Cloud Storage (SW 1404) — compatible (licence)
• Metrel Cloud App (SW 1406) — compatible (licence)
• PC SW Metrel ES Manager (SW 1201) — reporting professionnel et transfert de données (options de licence)

Caractéristiques techniques

• Dimensions : 252 x 111 x 165 mm
• Masse : 1,78 kg
• Batterie : 5,2 Ah Li‑ion avec chargeur embarqué
• Charge/Communication : USB Type‑C (15 V, 3 A, 45 W)
• Affichage : écran tactile couleur 4,3" TFT haute résolution
• Connectivité : Wi‑Fi et Bluetooth® (pour communication Metrel Cloud)
• Tests DDR/RCD : sélection séparée du type et de la forme de courant, options RCD AUTO et RCD I ramp ; prise en charge AC, A, F, B, B+
• Séquences automatiques : Auto TT, Auto TN, Auto TN RCD, Auto TT RCD et AUTOSEQUENCES programmables
• Impédance boucle/ligne : tests Zline/Zloop/Zs avec évaluation par table de fusibles ; Max. Ipfc = 20 kA
• Tests d'isolement : 50 V, 100 V, 250 V, 500 V, 1000 V avec décharge automatique
• Mesures terre : méthodes 2 fils et 3 fils, résistance du conducteur PE 200 mA, tests de boucle (R-U) UK, options continuité 200 mA/7 mA
• Évaluation OK/KO et réglages des paramètres sur site
• Indice de protection : IP40 ; Catégorie de sécurité : CAT IV 300 V, CAT III 600 V
