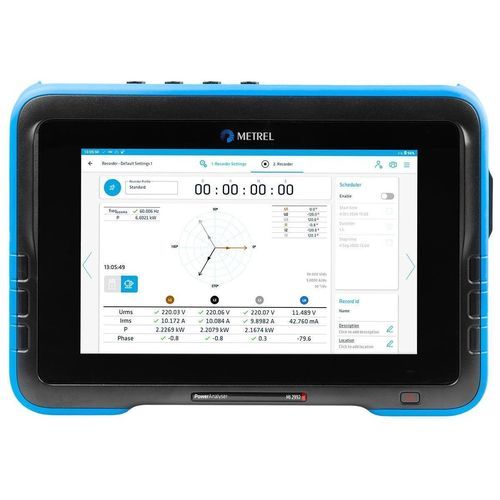

Appareil de mesure de puissance avec analyseur de qualité de puissance et d'harmoniques MI 2992

énergimètrefréquencemètrede puissance apparente

Vue d'ensemble
Le MI 2992 est un analyseur de qualité d'énergie portatif trois phases équipé d'un écran couleur TFT 10,1”. Il propose une configuration guidée pour des mesures rapides sur site et prend en charge l'enregistrement longue durée comme le diagnostic ponctuel. L'appareil réalise des mesures en direct, la consultation des données historiques et des analyses complètes directement sur l'instrument.

Fonctions de mesure

• Tension : TRMS, continu, fondamentale, sous/surs, crête, facteur de crête (4 canaux)
• Courant : TRMS, continu, fondamentale, crête, facteur de crête (4 canaux)
• Types de connexions : 1W, 2W (split), 3W, open delta, 4W, INV-3W, INV-1W
• Mesures de puissance :

  • Combinée, fondamentale, non fondamentale
  • Active, non-active, apparente, inductive, capacitive
  • Énergie consommée et générée
  • Déséquilibre de charge
• Mesures de déséquilibre et de flicker
• Harmoniques jusqu'au 63e et analyse de pollution harmonique
• Analyse harmonique et inter-harmonique, THD (tension & courant) et TDD :

  • Valeur absolue
  • % RMS
  • % fondamentale
• Supraharmoniques : 2,1–14,9 kHz (pas 200 Hz)
• Angle de phase des harmoniques
• Surveillance et enregistrement des courants d'appel, facteur K
• Capture d'événements : creux, surtensions, interruptions, RVC, inrush, alarmes, signalisation, transitoires
• Analyse de la qualité d'énergie conforme à EN 50160 et IEEE 519
• Mesure de température, facteur de puissance et facteur de déplacement

Caractéristiques clés

• Conforme IEC 61000-4-30 Classe A
• Fréquence d'échantillonnage élevée ; profils d'enregistreur prédéfinis/personnalisés (intervalle min. 200 ms)
• Alimentation intégrée ; alimentation possible depuis bornes P‑N ou P‑P
• Capture simultanée d'événements, d'inrush, de RVC et d'alarmes définies par l'utilisateur
• Synchronisation horaire NTP et mise à jour automatique du firmware
• Accès à distance via VNC Viewer et affichage scope en ligne pour tensions/courants
• Mémoire interne eMMC + support microSD (jusqu'à 32 GB) ; transfert de données via USB, SD, clé USB, Ethernet
• Création automatique de rapports (EN 50160, IEEE 519, Codigo de Red, Osinergimin) et export .xls/.csv
• Intervalles d'enregistrement : 200 ms (profil spécial), 1 s … 2 h ; deux intervalles indépendants pour énergie/demande et autres valeurs
• Catégories surtension : CAT IV 600 V / CAT III 1000 V ; connexion directe 1500 V DC via atténuateur
• Support DC, 50/60 Hz, 400 Hz et mode VFD
• 4 canaux tension jusqu'à 1000 VRMS ; 4 canaux courant avec reconnaissance automatique de pince
• Écran tactile couleur 10,1” ; USB Type-C, Ethernet Gigabit, Wi‑Fi 802.11ac/a/b/g/n, Bluetooth 4.2/BLE
• Batterie Li‑Ion intégrée

Logiciel
Le logiciel MPVision pour PC permet le téléchargement et l'analyse avancée des données enregistrées, le post-traitement automatisé et la génération de rapports détaillés de qualité d'énergie. Il prend en charge le transfert local/à distance et le contrôle distant de l'instrument.

Normes appliquées

• IEC/EN 61000-4-15 (Flickermeter)
• IEC/EN 61000-4-30 Éd. 3.0
• IEC/EN 61557-12
• IEEE 1459-2010
• IEEE 519
• EN 50160
• GOST 33073-2014, GOST R 54149:2010

Applications

• Production d'énergie et installations moyenne tension
• Systèmes d'énergies renouvelables et essais de rotor/stator
• Évaluation de la qualité d'énergie basse tension (UPS, rapports sur site)
• Surveillance des alimentations et distributions électriques, y compris en milieu médical

Données techniques

• Dimensions : 320 x 230 x 60 mm
• Masse : 2,5 kg

Caractéristiques / spécifications techniques

• 4 canaux tension, jusqu'à 1000 VRMS
• 4 canaux courant, reconnaissance automatique de pince
• Harmoniques jusqu'au 63e ; supraharmoniques 2,1–14,9 kHz
• Intervalles d'enregistrement : 200 ms à 2 h
• Mémoire interne eMMC + microSD (jusqu'à 32 GB)
• Connectivité : USB Type-C, Ethernet 10/100/1000, Wi‑Fi 802.11ac/a/b/g/n, Bluetooth 4.2/BLE
• Batterie Li‑Ion intégrée ; alimentation 85–500 Vac
• Catégorie surtension : CAT IV 600 V / CAT III 1000 V
