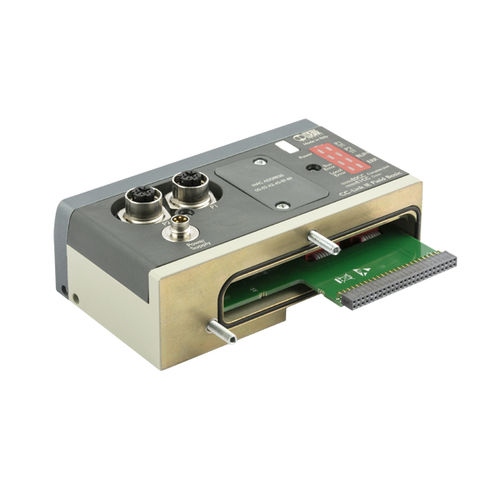

Connecteur électrique multipolaire EB 80

pour électrovanneIP65

La fonction du sous-système "Connexion électrique - E" est d'alimenter les systèmes EB 80, de transmettre les signaux de commande des électrovannes, d'envoyer et de recevoir des signaux pour les modules de gestion des entrées/sorties et de contrôler les diagnostics. Des versions avec un connecteur multipolaire ou un bus de terrain sont également disponibles. Il convient de noter que l'îlot d'électrovannes fonctionne de la même manière avec les deux systèmes. Cela signifie que toutes les vannes, les bases et les éléments intermédiaires peuvent fonctionner aussi bien avec des commandes en parallèle qu'en série (breveté). L'électronique intelligente de tous les modules de connexion électrique, y compris les multipolaires, peut être utilisée pour contrôler des fonctions inattendues, y compris des diagnostics très intéressants.Le système peut être alimenté avec une très large gamme de tension, à tel point que l'îlot EB 80 peut être contrôlé soit à 12VDC soit à 24VDC (breveté). Des surtensions jusqu'à 30% de la valeur nominale, c'est-à-dire jusqu'à 31,2VDC, sont admises. Le corps de la version multipolaire est réalisé en métal en une seule pièce (comme la version IO-Link 64 OUT) ; versions simplifiées qui ne peuvent gérer que des électrovannes, mais qui conservent toute la modularité et le diagnostic de la famille EB 80.Les versions avec un bus de terrain sont plutôt constituées de deux parties : une partie inférieure, avec un seul corps métallique séparé du protocole de bus ; une partie supérieure avec un corps en technopolymère dédié à chaque protocole de bus spécifique.
