Unité de perçage pneumatique GD40

électromécaniqueélectriquede taraudage

Présentation
Conçue pour la fabrication d'acier de structure dans des environnements conformes AISC, l'unité de perçage GD40 est une unité compacte destinée au montage sur le portique Element 500. Son profil étroit et sa capacité multi-processus permettent le perçage, le taraudage, le fraisage d'alésage, le countersink, la découpe (plasma ou oxycoupage) et le marquage en un seul réglage, réduisant la manutention des plaques et l'emprise au sol.

Avantages et fonctionnalités

• Réduit ou élimine les opérations secondaires en combinant plusieurs processus d'usinage en une seule installation.
• Broche Suhner avec cône CAT 40 ; diamètre de perçage maximal 1-9/16" (40 mm) dans l'acier doux selon variante.
• Capacités de taraudage, alésage et countersink pour la préparation complète des trous.

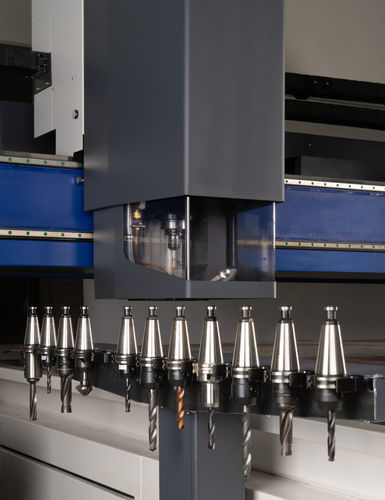

• Tige de serrage pneumatique pour des changements d'outil rapides et entièrement automatisés ; option d'outilur stationnaire/stockage (capacité 12 outils) avec stockage extensible et options de montage flexibles.
• Pince de maintien commandée par servo détectant la surface de travail et appliquant une force de serrage vers le bas pour stabiliser la pièce.
• Soufflage d'air intégré pour évacuer les copeaux de la zone de traitement.
• Moteur dédié sur l'axe Y assurant le positionnement absolu du chariot de perçage et le stationnement automatique hors zone de coupe lorsque inactif.
• Système de verrouillage du chariot sur l'axe Y pour fixer solidement le chariot lors du perçage.
• Mesure automatique des outils pour gagner du temps et améliorer la précision de profondeur en éliminant les erreurs de mesure manuelle.
• Système de lubrification MQL distribuant le lubrifiant via l'outil de perçage et/ou via une buse externe.

Contrôles de processus
La commande 64 bits Global Connect sous Windows 11 propose une interface tactile 18,5" et une configuration intuitive des outils de perçage. L'intégration CAD/CAM OmniWin facilite la programmation, la planification et la formation des opérateurs.

Monté sur
Element 500

Caractéristiques techniques

• Modèle : Unité de perçage GD40
• Broche : Broche Suhner avec cône CAT 40
• Diamètre de perçage maximal : 1-9/16" (40 mm) dans l'acier doux (selon variante)
• Processus : Perçage, taraudage, alésage, countersink, découpe (plasma ou oxycoupage), marquage
• Changement d'outil : Tige de serrage pneumatique ; option changeur/stockage d'outils stationnaire (capacité 12 outils) ; stockage extensible
• Serrage : Pince de maintien servo-contrôlée ; système de verrouillage du chariot sur l'axe Y
• Positionnement : Moteur dédié sur l'axe Y avec positionnement absolu et stationnement automatique
• Evacuation des copeaux : Soufflage d'air intégré
• Mesure d'outil : Mesure automatique des outils
• Lubrification : Système de lubrification MQL
• Commande : Commande 64 bits Global Connect sous Windows 11 ; écran tactile 18,5" ; intégration CAD/CAM OmniWin
• Intégration : Conçu pour montage sur le portique Element 500
