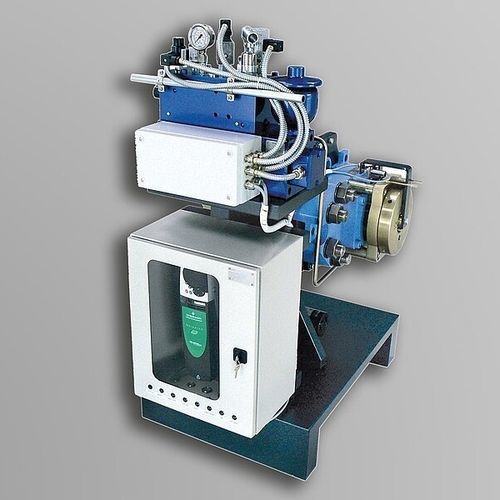

Moteur-frein hydraulique électronique BRAKEMATIC®

En principe, les commandes BRAKEMATIC® pour freins électrohydrauliques à tambour et à disque se composent d'un convertisseur de fréquence programmable (FU) avec des modules fonctionnels, tels que pédale, interface de paramétrage interne ou externe et module contrôleur de processus avec transducteur. Un changement de fréquence est généré à la sortie du FU. Celle-ci est utilisée pour commander un dispositif de levage électro-hydraulique afin de faire varier sa force hydraulique. La force d'actionnement de l'ELDRO® qui en résulte s'oppose à la force de freinage du système de freinage, ce qui permet de réguler le processus de freinage. Sous certaines conditions, il est également possible d'actionner simultanément plusieurs freins avec un système de commande BRAKEMATIC® : Pour cela, les fonctions et les modes de fonctionnement des systèmes de freinage doivent être identiques et la somme des valeurs de consommation de courant de tous les ELDRO® doit correspondre à la taille sélectionnée du Brakematic. Commande de pédale P : commande de pédale électronique avec paramétrage manuel pour générer un freinage guidé analogique pour le freinage dosé des mouvements de translation et de rotation Fonction rampe R : commande électronique pour la génération de courbes de couple de freinage fixes et préprogrammées pour la réalisation de mouvements d'ouverture et de fermeture à entraînement positif Advance : commande électronique avec paramétrage variable pour la génération de courbes de couple de freinage contrôlées, par exemple pour des temps de freinage constants dans des systèmes complexes de bandes transporteuses ou comme système ABS pour les véhicules de translation et les chariots. Les détails techniques sont disponibles sur demande.
