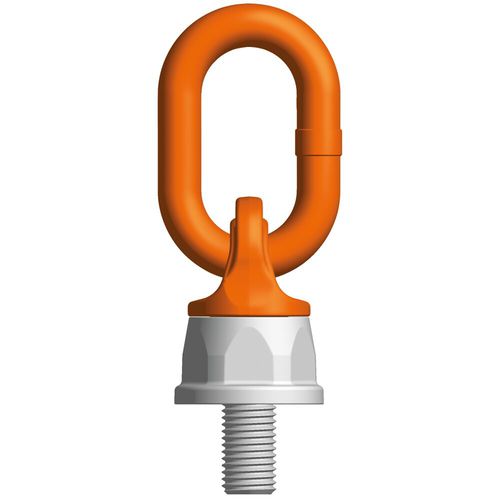

Anneau de levage tournant à 360° PLDW

à visseren acier inoxydableà oeil orientable

Point de levage rotatif sur roulement à billes à 360° sous charge. Anneau de levage très résistant, mobile sur 180°. Les vis spéciales sont testées à 100 % contre les fissures et protégées contre la corrosion. Le tableau des capacités de charge en fonction de la méthode de levage, de l'engin de levage, du nombre de pieds et de l'angle d'inclinaison fait partie du manuel d'utilisation et est emballé avec chaque point de levage. Utilisation autorisée Capacité de charge selon le certificat d'inspection ou le tableau de WLL dans les directions de traction mentionnées (voir image 1). Utilisation non autorisée S'assurer, lors du choix de l'assemblage, qu'une charge inappropriée ne peut pas se produire, par exemple si : La direction de traction est obstruée La direction de traction n'est pas dans la zone prévue (voir image 2) L'anneau de chargement repose sur les bords ou la charge Pour calculer la longueur de fil nécessaire (L) : L = H + S + K + X H = Hauteur du matériau S = Epaisseur de la rondelle K = Hauteur de l'écrou (en fonction de la taille du filetage de la vis) X = Longueur excédentaire de la vis (double pas de la vis) L max. = n max. Matériau : Acier allié Marquage : Selon la norme, marquage CE, WLL, taille du filetage et numéro de série individuel. Norme : EN 1677-1 sauf grade/WLL Remarque : également disponible en longueur spéciale (SL) et en longueur maximale (MAXL). Facteur de sécurité : 4:1
