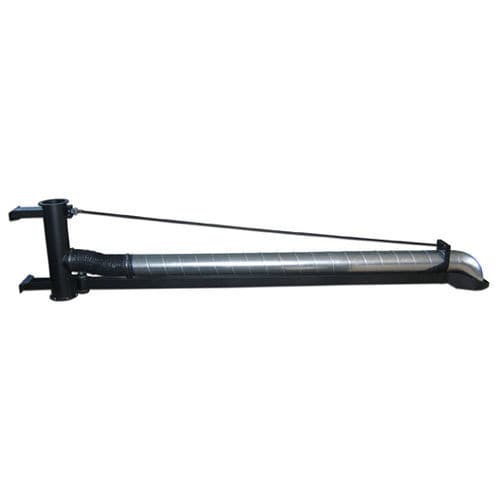

Potence murale Extension boom 200

articuléeavec bras articuléde soudage

Présentation du produit Les bras d'extension pivotants d'Oskar sont conçus pour étendre la portée des bras autoportants ou d'autres équipements d'évacuation, tels que les enrouleurs de tuyaux et les tuyaux flexibles suspendus. La potence d’extension permet d’atteindre des zones éloignées d’un mur ou d’un point de fixation. Elle peut également servir à soutenir des éléments tels que des alimentateurs, des tuyaux suspendus ou des câbles. Les sorties supérieure et inférieure du support mural de la potence sont prêtes à accueillir un ventilateur ou un raccord de conduit. Les bras d’extension sont fabriqués à partir de tubes carrés en acier de forte épaisseur, soudés à une charnière très résistante. En standard, toutes les unités sont fournies avec un support d’entrée permettant de monter les bras d’aspiration Oskar. Les bras d’extension à double pivot sont divisés par une charnière centrale qui permet à l’utilisateur d’accéder à l’arrière du bras d’extension ou simplement de contourner un angle. L’absence de mécanismes internes dans le conduit de la flèche permet une perte de charge minimale ainsi qu’un faible niveau sonore. Tous les mécanismes de réglage sont situés à l’extérieur de la flèche. Les flèches d’extension Oskar sont des produits robustes, d’une fiabilité et d’une durée de vie remarquables. Applications typiques

• soudage
• meulage
• polissage
• conditionnement
• découpe
• fumées automobiles
• brouillards d’huile et fumées
• résistance à la température standard jusqu’à 80 °C
• plage de débit d’air recommandée : 1 400÷2 100 m^³/h

Construction standard

• tube spiro galvanisé sur la poutre de support
• poutres de support en acier à profil fermé pour usage intensif, avec tige de contre-appui métallique et prise d’entrée pour les bras d’aspiration de la série 160
• tous les supports et réglages à l’extérieur
• support de montage de la flèche en acier soudé avec sorties supérieures ou inférieures
• roulements rigides avec disques de friction
• flexibles en PVC noir (résistance à la température jusqu’à 80 °C)

Configurations disponibles / détails

• Flèche télescopique à pivot unique — variantes de portée : 1 m (3 ft), 2 m (6 ft), 3 m (10 ft), 4 m (14 ft), 5 m (17 ft), 6 m (20 ft)
• Flèche télescopique à double pivot — variantes de portée : 1 m (3 ft), 2 m (6 ft), 3 m (10 ft), 4 m (14 ft), 5 m (17 ft), 6 m (20 ft)

Caractéristiques / spécifications techniques

• Gamme de modèles : Flèche télescopique 200
• Matériau de construction : tube carré en acier de forte épaisseur ; support de fixation en acier soudé
• Fixation : support mural avec sorties supérieure et inférieure pour le raccordement d’un ventilateur ou d’un conduit
• Entrée : support d’entrée pour le montage des bras d’aspiration Oskar ; raccord d’entrée pour les bras d’aspiration de la série 160
• Types de pivot : pivot simple et pivot double (charnière centrale sur le pivot double)
• Portée : de 1 m à 6 m selon la variante
• Résistance à la température (standard) : jusqu’à 80 °C (tuyaux et composants lorsque cela est indiqué)
• Plage de débit d’air recommandée : 1 400–2 100 m³/h
• Caractéristiques de conception : absence de mécanismes internes dans le conduit de la flèche (faible perte de charge, faible niveau sonore) ; tous les réglages sont externes ; paliers rigides avec disques de friction pour le positionnement
• Accessoires / utilisation : peut supporter des alimentateurs, des tuyaux suspendus ou des câbles ; compatible avec les bras autoportants, les enrouleurs de tuyaux et les rallonges de tuyaux flexibles
