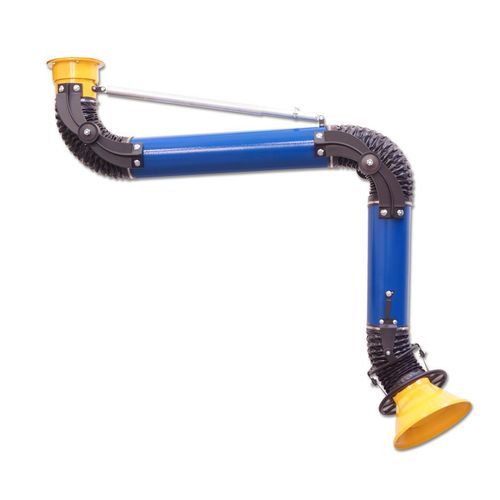

Bras d'aspiration fixe Oskar 160

pour montage au plafondflexiblearticulé

Présentation du produit
Oskar 160 est un bras d'extraction de fumées autoportant conçu pour la captation à la source des fumées de soudage, des poussières de meulage et de polissage, des brouillards d'huile et d'autres polluants atmosphériques en milieu industriel. Le bras utilise des éléments en aluminium moulé sous pression, des tubes lisses et des articulations extérieures en aluminium pour réduire la perte de charge et le niveau sonore, et pour faciliter la maintenance. Tous les réglages sont externes ; le limiteur de débit intégré est le seul élément interne, évitant tout contact avec le flux d'air pollué ou l'intérieur du conduit lors du réglage.

Applications typiques

• soudage
• meulage
• captation de brouillards d'huile
• coupe
• polissage
• peinture
• conditionnement
• résistance standard à la température jusqu'à 80°C
• débit d'air recommandé 1000–1400 m3/h
• pour pollution de l'air non explosive et non agressive

Construction standard

• tous les réglages externes
• capot en aluminium avec répartiteur d'air
• poignée tout autour du capot
• articulations du capot en aluminium
• articulations centrale et pivot en aluminium moulé
• pivot de fixation en aluminium et acier
• tubes lisses
• clapet d'air intégré (standard)
• tuyaux flexibles en PVC noir (résistance thermique jusqu'à 80°C)
• revêtement par poudrage standard

Modèles / versions disponibles

• Oskar 1620 bras d'extraction suspendu – portée 2 m / 6 ft
• Oskar 1630 bras d'extraction suspendu – portée 3 m / 10 ft
• Oskar 1640 bras d'extraction suspendu – portée 4 m / 14 ft
• Oskar 1620P bras d'extraction sur pied – portée 2 m / 6 ft
• Oskar 1630P bras d'extraction sur pied – portée 3 m / 10 ft
• Oskar 1640P bras d'extraction sur pied – portée 4 m / 14 ft
• Fiche catalogue Oskar 160 et brochures techniques disponibles

Caractéristiques techniques

• Débit d'air recommandé : 1000–1400 m3/h
• Résistance thermique standard du tuyau flexible : jusqu'à 80°C (175°F)
• Matériaux de construction : capot et articulations en aluminium, articulations centrale et pivot en aluminium moulé, pivot de fixation en aluminium et acier
• Conception : tubes lisses et articulations extérieures en aluminium pour faible perte de charge et faible niveau sonore
• Réglages : tous externes (pas besoin d'accéder au flux d'air pollué ou à la conduite interne)
• Clapet d'air intégré (standard)
• Capot : aluminium avec répartiteur d'air et poignée
• Tuyaux : PVC noir (standard)
• Finition : revêtement par poudrage standard
• Destiné à : captation de polluants de l'air non explosifs et non agressifs
• Portées disponibles : 2 m, 3 m, 4 m (variantes suspendue et sur pied)
• Pour des applications à très haute température, des bras en acier inoxydable sont recommandés
