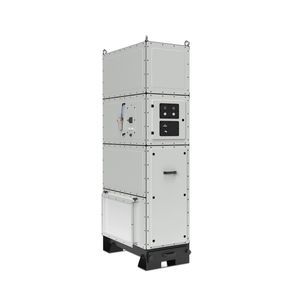

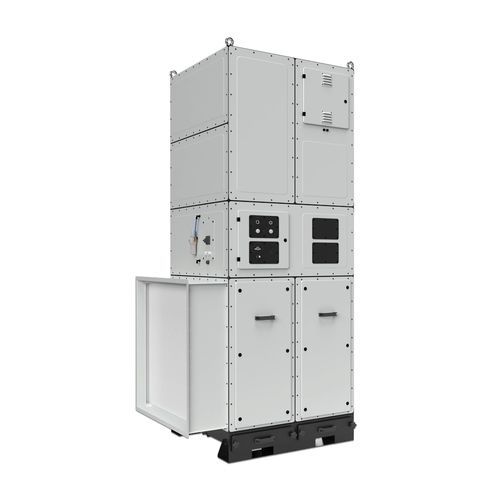

Système de filtration à cartouche FPMXL-04 series

à particulesavec carton filtrantpour fumée de soudage

Présentation
Le FPMXL-04 est un extracteur de poussières industriel de capacité moyenne conçu pour des systèmes d'aspiration de taille moyenne. Quatre cartouches filtrantes permettent l'élimination efficace des poussières, des fumées de soudage et des particules fines dans les ateliers de métallurgie, le meulage, l'emballage en vrac et autres procédés de production similaires.

Caractéristiques

• aspiration ciblée à la source
• élimination efficace des fumées de soudage et des poussières fines
• maintenance et manipulation sûres et ergonomiques
• conception modulaire avec variantes CORE et PRO
• manutention simple et sûre des cartouches filtrantes

Application

• soudage
• brasage
• meulage d'éléments en acier et inox
• coupe
• polissage

Construction

• châssis en acier robuste avec habillage en tôle de qualité
• cartouches filtrantes montées verticalement
• système automatique de nettoyage des éléments filtrants
• deux tiroirs à poussière (indiqués en construction comme 2 x 20 dm³)
• quatre cartouches filtrantes avec une surface filtrante totale jusqu'à 120 m²

Paramètres FPMXL-04
CORE
FPMXL-04-040 | débit max: 4000 m³/h | alimentation: 3~400V | 50Hz | puissance: 4,0 kW | surface PTFE / eXtreme: 96 m² / 120 m² | tiroir à poussière: 2 x 20 dm³ | dessin No: 103861-040C
FPMXL-04-075 | débit max: 6000 m³/h | alimentation: 3~400V | 50Hz | puissance: 7,5 kW | surface PTFE / eXtreme: 96 m² / 120 m² | tiroir à poussière: 2 x 20 dm³ | dessin No: 103861-075C
FPMXL-04-110 | débit max: 8000 m³/h | alimentation: 3~400V | 50Hz | puissance: 11 kW | surface PTFE / eXtreme: 96 m² / 120 m² | tiroir à poussière: 2 x 20 dm³ | dessin No: 103861-110C
PRO
FPMXL-04-040 | débit max: 4000 m³/h | alimentation: 3~400V | 50Hz | puissance: 4,0 kW | surface PTFE / eXtreme: 96 m² / 120 m² | tiroir à poussière: 2 x 20 dm³ | dessin No: 103861-040P
FPMXL-04-075 | débit max: 6000 m³/h | alimentation: 3~400V | 50Hz | puissance: 7,5 kW | surface PTFE / eXtreme: 96 m² / 120 m² | tiroir à poussière: 2 x 20 dm³ | dessin No: 103861-075P
FPMXL-04-110 | débit max: 8000 m³/h | alimentation: 3~400V | 50Hz | puissance: 11 kW | surface PTFE / eXtreme: 96 m² / 120 m² | tiroir à poussière: 2 x 20 dm³ | dessin No: 103861-110P

Caractéristiques / spécifications techniques

• Modèle : FPMXL-04 (variantes CORE / PRO disponibles)
• Nombre de cartouches filtrantes : 4 (montées verticalement)
• Surface filtrante totale : jusqu'à 120 m² (96 m² pour certaines configurations)
• Débits max disponibles : 4000 m³/h, 6000 m³/h, 8000 m³/h
• Puissances disponibles : 4,0 kW ; 7,5 kW ; 11 kW
• Alimentation : 3~400V | 50Hz
• Système automatique de nettoyage des éléments filtrants
• Tiroirs à poussière : 2 x 20 dm³ (construction) ; certaines fiches indiquent 2 x 20 m³
• Châssis en acier robuste avec habillage en tôle
• Applications typiques : soudage, brasage, meulage, coupe, polissage
