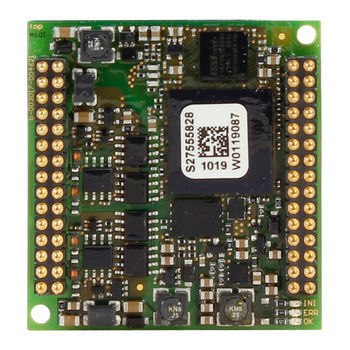

Carte d'interface FPGA D013

sérieindustrielle

Le D013 est une interface MVB polyvalente dans un petit format de 48 x 50 mm. Il s'agit d'une puce de communication MVB complète comprenant toutes les caractéristiques de l'architecture MVB, telles que les données de processus et de message, l'administrateur de bus et l'EMD ou l'ESD+. le contrôleur MVB propre à duagon est implémenté dans un FPGA et supporte les 4096 ports de données de processus. Un softcore 32 bits supplémentaire gère la pile complète de données de message avec une interface facile à utiliser. Le D013 est disponible en deux configurations : MDFULL : interface MVB passive avec le contrôleur MVB de Duagon SERVER : interface MVB active incluant la pile Message Data Real Time Protocol (MD RTP). Cette approche minimise les besoins en CPU du système hôte, car la majeure partie du logiciel de communication est exécutée sur l'interface de duagon L'administrateur de bus, disponible en option, gère l'ensemble du réseau MVB et peut être configuré à l'aide de l'outil de réseau propriétaire de Duagon. Le D013 est entièrement conforme à la norme TCN IEC 61375 jusqu'à la classe 4. Il est conçu pour un environnement de traction difficile et est conforme aux normes EN 50121, EN 50155 et EN 61373, par exemple : -une température de fonctionnement de 40 à +85°C Revêtement contre l'humidité Résistance accrue aux interférences électromagnétiques et aux vibrations CARACTÉRISTIQUES Émetteurs-récepteurs de ligne MVB intégrés (y compris l'isolation galvanique) Configurable pour fonctionner en mode parallèle 8 bits ou en mode série (UART) Le D013 peut être soudé, enfiché ou pressé sur la carte mère (option press fit) Le module est compatible avec les couches physiques MVB EMD et ESD+ Fonctionnalité d'administrateur de bus MVB disponible en option Le D013 est conforme aux normes EN50121, EN50155, EN 61373 et IEC61375,
