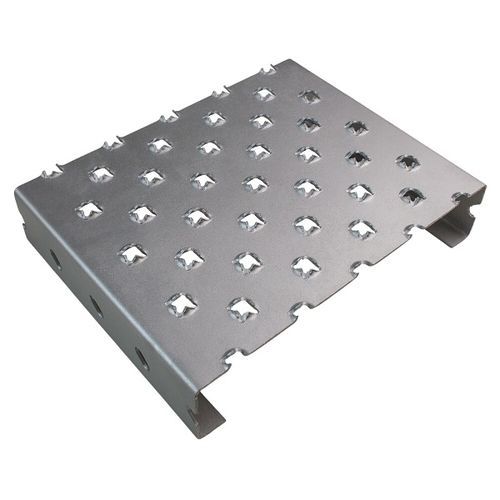

Caillebotis en acier galvanisé Drainstep RH 3

en tôleen aciertôle

Information produit
Le caillebotis profilé en tôle MEISER Drainstep RH3 a été développé en 2013. Conçu conformément à la norme EN ISO 14122-2, il assure une protection accrue contre la chute d'objets à travers le caillebotis (bille ≥ 20 mm) tout en conservant une section libre élevée. La disposition inclinée des traverses et la nouvelle dimension de maille offrent un très bon drainage et une excellente rigidité transversale.

Spécifications techniques
Dimensions
Matériau | Épaisseur de tôle | Classe antidérapance
Acier brut / galvanisé à chaud [DD11] | 2,0 / 2,5 | R11
Acier galvanisé Sendzimir [DX51] | 2,0 / 2,5 | R11
Largeurs préférentielles : 200 / 300 / 312 / 324 / 333 mm
Hauteurs préférentielles : 40 - 150 mm (autres hauteurs sur demande)
Longueurs : max. 8 000 mm
Diviseur de longueur : 42,5 mm
Dimensions et matériaux spéciaux sur demande. Toutes les dimensions en mm.

Accessoires / Fixations

• BPR Rondelle T03 : Partie supérieure moulée pour toutes les formes Stepbloc et Drainstep avec trou fraisée pour vis à tête fraisée (DIN 7991).
• BPR-Setztechnik Drainstep RH3 & Stepbloc F : Ensemble composé de goupille de pose, Rondelle T03 et d'une vis tête fraisée avec écrou long serti.
• BPR Clame universelle : Collier en métal moulé pour montage par dessous ; disponible en plusieurs versions.

Références / Exemples d'utilisation

• Audi, Ingolstadt
• Système de parking Mizal
• Audi, Neckarsulm

Caractéristiques techniques

• Nom du produit : Drainstep RH3
• Mise au point : 2013
• Norme de conception : EN ISO 14122-2
• Protection contre la chute d'objets : bille ≥ 20 mm
• Section libre : ≈ 70 %
• Largeur d'ouverture maximale : ≤ 20 mm
• Drainage : très bon
• Rigidité transversale : excellente grâce aux traverses inclinées et à la nouvelle dimension de maille
• Matériaux : acier brut / galvanisé à chaud (DD11) ou acier galvanisé Sendzimir (DX51)
• Épaisseur de tôle : 2,0 / 2,5 mm
• Classe antidérapance : R11
• Largeurs préférentielles (mm) : 200, 300, 312, 324, 333
• Hauteurs préférentielles (mm) : 40–150 (autres hauteurs sur demande)
• Longueurs : jusqu'à 8 000 mm
• Diviseur de longueur : 42,5 mm
• Plans techniques disponibles
• Dimensions et matériaux spéciaux disponibles sur demande
