Platelage pour rayonnage en treillis métallique

Présentation du produit

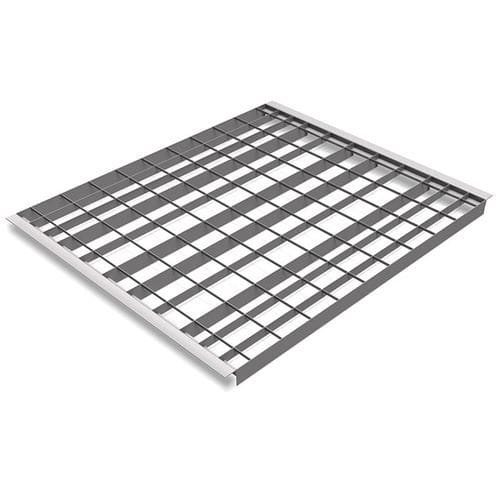

Grille de rayonnage modulaire conçue pour optimiser la position des barres porteuses selon la charge. Les modules intègrent des barres porteuses de hauteur variable pour augmenter la capacité là où la charge est plus élevée et réduire le poids là où la charge est limitée. Optimisée pour palettes euro et demi-palettes, posées dans le sens de la longueur ou de la largeur, et pour des charges uniformément réparties.

Avantages du MEISER Modul

• Profil en Z pour l'insertion de la grille (hauteur d'installation en recouvrement max. 2 mm)
• Choix clair des catégories de charge (voir données techniques)
• Dispositions standards des modules pour longueurs de rayonnage : 1800 mm (2 éléments), 2700 mm (3 éléments), 3600 mm (4 éléments)
• Livraison rapide pour produits standards (petites quantités sur appel sous 48 h)
• Section ouverte > 90% — compatible avec systèmes sprinklers
• Faible flèche sous charge (< L/200) — conforme à la norme DIN EN 15635
• Poids réduit et conception économique
• Détermination simple de la charge maximale par rayonnage

Données techniques
Trois types de grilles sont produits, chacun proposé en six catégories de charge. La face horizontale du profil en Z mesure 40 mm pour tous les types. Largeur typique de la grille : 890 mm. Les variantes de charge disponibles sont listées ci‑dessous (charge | niveau libre/profondeur d'emplacement | largeur de grille | hauteur de grille | épaisseur du matériau | maille BB / CB) :

• 1250 kg | 900 (895) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 950 (945) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1250 kg | 1000 (995) mm | 890 mm | 60 mm | 1,7 mm | 66(99) / 66
• 1000 kg | 900 (895) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 950 (945) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 1000 kg | 1000 (995) mm | 890 mm | 60 mm | 1,5 mm | 66(99) / 66
• 800 kg | 900 (895) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 950 (945) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 800 kg | 1000 (995) mm | 890 mm | 55 mm | 1,5 mm | 66(99) / 99
• 500 kg | 900 (895) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 950 (945) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99
• 500 kg | 1000 (995) mm | 890 mm | 50 mm | 1,5 mm | 66(99) / 99

Exemple d'application
Exemple : 3 grilles MEISER Modul, 995 x 890 mm, galvanisées à chaud, chacune avec une charge maximale de 1 000 kg. La conception du module permet le stockage de palettes euro et demi-palettes selon les dispositions montrées.

Caractéristiques techniques

• Marque : MEISER
• Type de produit : module de grille pour stockage sur palettes (palettes euro et demi-palettes)
• Face horizontale du profil en Z : 40 mm
• Hauteur d'installation en recouvrement : max. 2 mm
• Section ouverte > 90% — compatible avec systèmes sprinklers
• Flèche sous charge < L/200 (DIN EN 15635)
• Trois types de grilles, chacun en six catégories de charge
• Configurations typiques : 1800 mm (2 éléments), 2700 mm (3 éléments), 3600 mm (4 éléments)
• Catégories de charge : 1250 / 1000 / 800 / 500 kg par grille
• Largeur de grille : 890 mm
• Hauteurs de grille : 60 mm, 55 mm, 50 mm selon la catégorie
• Épaisseur du matériau : 1,7 mm (groupe de charge le plus élevé), 1,5 mm (autres groupes)
• Options de maille : BB 66(99) mm et CB 66 mm ou CB 99 mm selon le type
