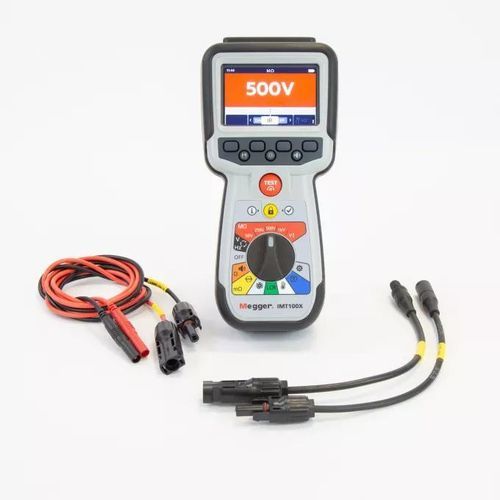

Testeur multifonction IMT100

d'isolementde continuitéélectrique

Présentation
La gamme IMT100 (IMT100 et IMT100X) est un testeur portable multifonction industriel regroupant mesures de faible résistance (DLRO), continuité et résistance d'isolement dans un seul appareil. Conçu pour les chantiers industriels et les interventions en toiture PV, il prend en charge les méthodes 2, 3 et 4 bornes et présente une protection IP54. La version IMT100X ajoute une connectivité Bluetooth Low Energy (BLE) pour la diffusion sécurisée vers CertSuite Asset.

Fonctionnalités principales

• Trois fonctions en un : DLRO (faible résistance), continuité et résistance d'isolement.
• Résistance d'isolement jusqu'à 200 GΩ avec résolution 0,1 kΩ.
• Détection rapide de circuit en tension et inhibition de test pour éviter les dommages si l'appareil est connecté sous tension ou entre phases.
• Écran graphique couleur pour une utilisation intuitive et tests go/no-go.
• Conception IP54 adaptée aux interventions en toiture ; livré en mallette industrielle.
• Mémoire interne pour jusqu'à 256 tests et export USB.

Tests connectés (IMT100X)
L'IMT100X offre la connectivité BLE pour la diffusion sécurisée et l'intégration avec CertSuite Asset pour la gestion site, le reporting et la certification. Capacités connectées :

• Diffusion en temps réel des résultats pendant la mesure.
• Organisation des résultats par site, chaîne ou équipement et utilisation de modèles pour les tests répétitifs.
• Accès aux résultats via l'application mobile ou le compte web CertSuite Asset.
• Communication Bluetooth sécurisée et sans câble ; CertSuite Asset Lite inclus, option de montée en gamme disponible.

Alimentation et autonomie

• Fournie avec six accumulateurs NiMH rechargeables et chargeur secteur (>1200 tests d'isolement ou de continuité par charge).
• Compatible avec six piles alcalines 1,5 V (AA), piles lithium 1,5 V (LiFeS2) ou cellules NiMH 1,2 V si nécessaire.

Fonctions de test et plages

• Tests d'isolement : tensions sélectionnables 50 V, 250 V, 500 V et 1 kV et tension variable utilisateur.
• Borne de garde pour détection des courants de fuite (résolution 0,1 μA) afin de réduire les erreurs de mesure.
• Modes d'isolement : RI, PI (1–10 min), DAR (ex. 30 s / 60 s), tests temporisés T(s) 1–10 min, essai 3P triphasé.
• Continuité : courants d'essai 20 mA ou 200 mA ; modes unidirectionnel, bidirectionnel et triphasé.
• DLRO : plage mΩ avec courant d'essai 200 mA ; modes manuel/auto et uni-/bi-directionnel, plus DLRO triphasé.
• Mesure de température et compensation ; thermocouple fourni type T par défaut (configurable en J et K).

Accessoires et cordons fournis
Fourniture complète de cordons de test détachables et accessoires interchangeables : connecteurs PV, sonde distante, jeu de cordons pour isolement, pinces/sondes Kelvin pour DLRO et sonde de température.

Sécurité, normes et applications

• Conforme à IEC 61010 et CEM IEC 61326 ; couverture IEC 62446 pour PV lorsque utilisé avec les accessoires requis.
• Conforme au règlement UN ECE R100 pour essais sur véhicules hybrides/électriques.
• Classement CAT III 600 V jusqu'à 3000 m et tensions système jusqu'à 1000 V AC/DC.
• Destiné aux installations PV, mise en service industrielle, maintenance et vérification.

Firmware, mises à jour et stockage
Le firmware est réinscriptible par l'utilisateur via USB ; l'instrument peut effectuer une mise à jour automatique si un paquet de mise à jour est présent. Les tests stockés sont exportables par USB ; les versions firmware/GUI/mesure sont documentées avec les packages de mise à jour lorsque nécessaire.

Diagnostic et dépannage
Avertissements intégrés et guide d'aide pour conditions courantes : perte de connexion pendant un test, échec d'exportation, fuse défaillant, batterie faible / défaut de charge et blocages détectés par présence de tension. Seuils de verrouillage empêchent les tests si une tension au-delà des limites configurées est détectée (verrouillage dur typique à 20 V ; verrouillage d'isolement configurable à 20 V, 30 V, 50 V ou 75 V).

Documents et supports disponibles
Fiche technique et guide d'utilisation fournis avec le produit. Documentation technique complémentaire et support sont disponibles en ligne.

Caractéristiques techniques

• Modèle : IMT100 / IMT100X
• Résistance d'isolement : jusqu'à 200 GΩ (résolution 0,1 kΩ)
• Tensions d'essai isolement : 50 V, 250 V, 500 V, 1 kV ; variable sélectionnable
• Résolution détection fuite (guard) : 0,1 μA
• Courants continuité : 20 mA, 200 mA
• Courant DLRO : 200 mA (mesure en mΩ)
• Modes d'isolement : RI, PI, DAR, T(s), 3P
• Compensation température : thermocouple fourni type T (configurable J/K)
• Stockage : jusqu'à 256 tests (export USB)
• Connectivité : Bluetooth Low Energy (IMT100X uniquement)
• Alimentation : 6 × NiMH rechargeables ; compatible AA / LiFeS2
• Protection : IP54
• Conformité : IEC 61010, EMC IEC 61326, IEC 62446 (PV avec accessoires), UN ECE R100
• Tensions admissibles : jusqu'à 1000 V AC/DC ; CAT III 600 V jusqu'à 3000 m
• Accessoires inclus : cordons détachables, pinces/sondes Kelvin, connecteurs PV, sonde distante, sonde température, mallette
