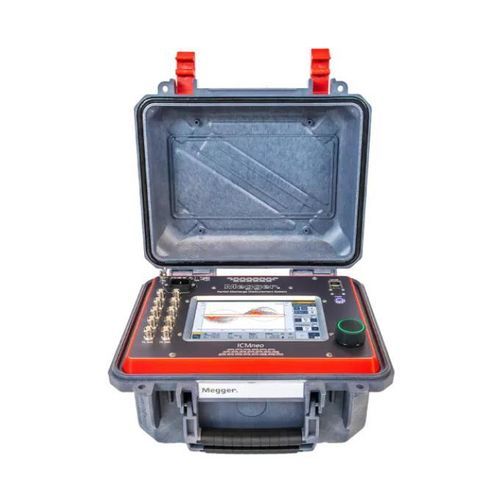

Moniteur de décharge partielle portable ICMneo

Présentation
Appareil compact et autonome de mesure numérique des décharges partielles (DP) pour l'évaluation des isolations moyenne et haute tension. Unité autonome alimentée par batterie avec écran tactile intégré 7" et conception modulaire compatible avec les accessoires DP Megger. Adapté aux tests d'acceptation en usine, aux évaluations post‑réparation, à l'assurance qualité en fin de ligne et aux tests ponctuels ou de surveillance sur site. Conforme à la norme CEI 60270.

Fonctionnalités clés

• Jusqu'à quatre canaux de mesure parallèles en temps réel pour diagnostics simultanés.
• Écran tactile intégré 7" pour une utilisation intuitive.
• Portabilité sur batterie : autonomie jusqu'à 5 heures ; possibilité d'alimentation secteur.
• Analyse DP avancée : analyse spectrale, modes de mesure UHF et affichage PRPD.
• Gating du bruit et traitement du signal pour réduire les interférences et distinguer les signaux DP du bruit.
• Capture de données en temps réel et surveillance continue pour interprétation immédiate.

Applications

• Essais d'équipements MT/HT : traversées, entretoises, accessoires de câble, transformateurs d'instrumentation, transformateurs de distribution, machines tournantes et câbles MT/HT.
• Tests d'acceptation en usine (FAT), contrôles post‑réparation, assurance qualité en fin de ligne et tests ponctuels sur site (en ligne/hors ligne).

Accessoires et modularité
Compatible avec les accessoires Megger PD : préamplificateurs, condensateurs de couplage, quadripôles, antennes antiparasites, HFCT, etc. Les accessoires courants sont proposés séparément pour configurer les essais selon le type d'actif.

Notes fonctionnelles

• Modèles résolus par phase (PRPD) et indicateurs de magnitude PD pour aider à l'identification du type et de la gravité des défauts.
• Analyse du spectre mettant en évidence les plages de fréquence d'activité PD pour un diagnostic approfondi.
• Option de mesure de tension étalonnée DAkkS pour une précision accrue.
• Fonctions de dépannage et de maintenance : routines d'étalonnage adaptatif et gestion avancée du bruit.

Caractéristiques / spécifications techniques

• Modèle : ICMneo
• Marque : Megger
• Canaux de mesure : jusqu'à 4 canaux parallèles en temps réel
• Interface utilisateur : écran tactile intégré 7"
• Alimentation : batterie (jusqu'à 5 heures) et alimentation secteur
• Modes de mesure : analyse spectrale, modes UHF ; capacité de mesure en mode AC
• Traitement du signal : gating du bruit, capture en temps réel, PRPD, mesure de la magnitude PD
• Étalonnage : option de mesure de tension étalonnée DAkkS
• Plage de température de fonctionnement : -20 °C à 45 °C
• Normes : CEI 60270
• Accessoires compatibles : préamplificateurs, condensateurs de couplage, quadripôles, antennes antiparasites, HFCT
