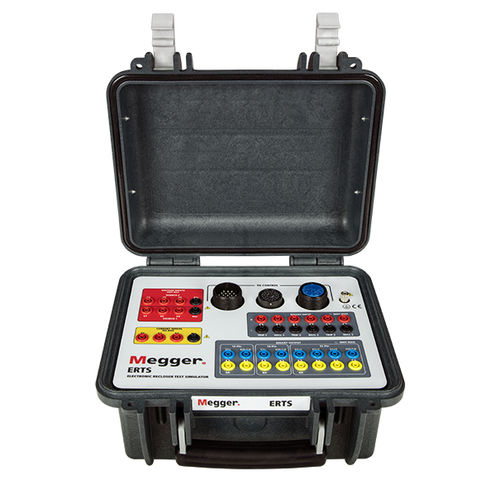

Système de test électrique ERTS

pour l'industrie électroniquepour réseau électriqueportable

Le simulateur de test de réenclencheur électronique ERTS a été conçu pour se connecter aux systèmes de test de relais MPRT, SMRT et FREJA 400/500 de Megger afin de tester facilement sur le terrain les réenclencheurs contrôlés électroniquement. L'ERTS dispose d'adaptateurs de câble à 14, 19 et 32 broches pour s'interfacer directement avec les formes les plus courantes de réenclencheurs telles que le G&W Viper®, l'Elastimold® MVR, avec SEL 351R et SEL 651R, et les réenclencheurs Cooper Forms 4, 5 et 6. L'ERTS constitue l'interface entre le système de test de relais Megger et le réenclencheur. L'ERTS est utilisé pour tester à la fois la commande électronique du réenclencheur et le fonctionnement électrique du réenclencheur. Les trois connecteurs multibroches différents offrent une grande souplesse dans les différents types de réenclencheurs que l'ERTS peut simuler et tester. Les unités de test de relais Megger fournissent les courants et tensions de test individuels par l'intermédiaire de l'unité d'interface, et contrôlent les circuits de déclenchement et de réenclenchement individuels à partir du simulateur. Les systèmes de test de relais sont contrôlés par l'écran de test du séquenceur du logiciel de test et de gestion des relais (RTMS) pour simuler des scénarios de pré-défaut, de défaut et de réenclenchement. Des modèles de test de séquenceur sont fournis pour les scénarios de verrouillage à 2, 3 et 4 coups. Vous pouvez facilement reprogrammer le test du séquenceur pour un déclenchement et une fermeture unipolaires si vous le souhaitez. Différents tests de déclenchement et de réenclenchement peuvent être enregistrés dans la mémoire du logiciel pour être rappelés et testés ultérieurement. Les résultats des tests peuvent également être enregistrés dans la mémoire interne du logiciel pour être téléchargés ultérieurement dans une base de données.
