Capteur de déplacement linéaire IMS

sans liaison mécaniquemagnétostrictif absoluanalogique

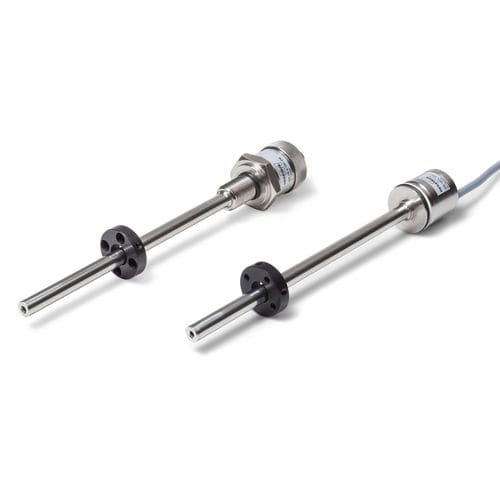

Transducteur linéaire magnétique IMS Capteur de position absolu de très haute précision avec indice de protection IP67 et jusqu’à 500 bar en pointe pour des courses de 50 à 2000 mm Le produit n'est plus disponible. Produit successeur HMA2 Principe de mesure absolu très précis pour 50…2000 mm Adapté aux applications jusqu’à 500 bar en pointe Pour environnements sévères avec indice de protection IP67 L’anneau magnétique offre des avantages en cas de désalignement Capteur magnétostrictif pour applications hydrauliques avec haute précision jusqu’à 2000 mm Les capteurs de la série IMS sont conçus pour des applications hydrauliques exigeantes en termes de précision et de durée de vie. Le montage s’effectue directement dans le vérin, via bride interne avec câble de 1 m ou bride externe avec connecteur 5 pôles. Le capteur est durablement résistant jusqu’à 350 bar et supporte des pics de pression jusqu’à 500 bar. Principe de mesure sans contact pour mouvements dynamiques La position est détectée sans contact via un anneau magnétique. Le système est insensible aux désalignements et à l’usure mécanique. Peut être utilisé pour de petits mouvements oscillants à forte dynamique. Résolution jusqu’à 10 µm et linéarité ±0,02 % pour mesures très précises sur courses jusqu’à 2000 mm. Signal absolu avec électronique intégrée La position est traitée en interne et délivrée sous forme de signal analogique absolu, disponible immédiatement après mise sous tension sans déplacement de référence. Sorties tension (0,1–5,1 V / 0,1–10,1 V), courant (4–20 mA) ou start-stop.
