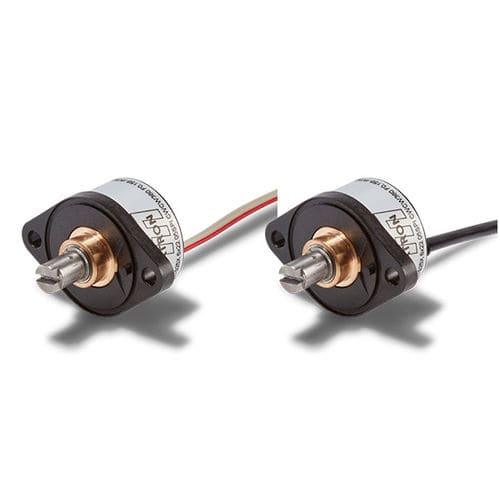

Codeur rotatif incrémental ETx25Fabsoluà effet Hall12 bits
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- incrémental, absolu
- Technologie
- à effet Hall
- Résolution codeurs absolus
- 12 bits, 14 bits
- Construction
- à arbre plein, monotour, multitour, à bride, scellé
- Signal de sortie
- analogique, numérique, sortie de tension, à voies de commutation, à sortie DC, 4-20 mA, SSI, série
- Tension d'alimentation
- 24 Vcc, 15 Vcc, 12 Vcc, 5 Vcc
- Matériau
- en acier inoxydable, en plastique
- Niveau de protection
- de résistance aux chocs, étanche à la poussière, IP40, IP55, résistant aux courts-circuits
- Applications
- pour l'industrie, pour moteur, pour OEM, pour ascenseur, d'extérieur, pour la robotique
- Autres caractéristiques
- compact, programmable, pour feedback moteur, modulaire, redondant, à isolation galvanique, circuit intégré
- Taille de bride
25 mm
(1 in)- Diamètre du boîtier
Min: 25 mm
(0,98 in)25 mm
(0,98 in)Max: 37 mm
(1,46 in)- Diamètre de l'axe
Min: 4 mm
(0,16 in)6 mm
(0,24 in)Max: 6 mm
(0,24 in)- Longueur
14,5 mm
(0,571 in)- Vitesse de rotation
Min: 100 rpm
(628 rad.min-1)Max: 800 rpm
(5 027 rad.min-1)- Fréquence de sortie
Min: 10 kHz
Max: 100 kHz
- Température de process
Min: -40 °C
(-40 °F)Max: 85 °C
(185 °F)
Description
Comme codeur monotour ou multitour programmable
µProcesseur Hall 3D avec traitement numérique du signal
Interfaces analogiques, incrémentales ou SER, SPI
Faible profondeur de boîtier (14,8 mm)
Montage sur bride
Grande variété d'options et de variantes
Développé et fabriqué en Allemagne
