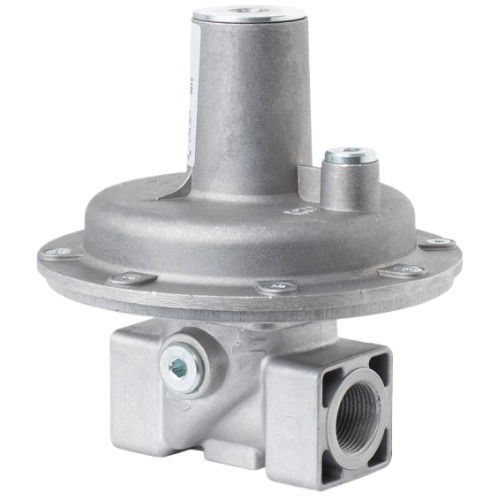

Soupape de décharge de sécurité pour gaz SL5

pour airpour réservoirpour pipeline

La soupape de sécurité SL 5 a pour principal objectif de réduire les petites augmentations de pression et les quantités dans le système contrôlé afin d'empêcher le déclenchement de la soupape de sécurité. La soupape de sécurité SL 5 est adaptée aux petites quantités de purge et aux applications simples. Pour les tâches plus exigeantes, nous recommandons l'utilisation de la soupape de sécurité SL 10. MEDENUS SL 5 La soupape de sécurité à ressort SL 5 est utilisée pour réduire les coups de bélier de courte durée devant les installations de consommation de gaz ou pour empêcher une augmentation de pression trop élevée lors de l'apparition de quantités de gaz rampantes. La soupape de sûreté SL 5 se compose du boîtier de l'actionneur et de l'unité fonctionnelle "unité de commande". Lorsqu'elle est ouverte, le gaz traverse le boîtier de l'actionneur dans le sens de la flèche. La pression à surveiller est amenée par le raccord de la conduite de mesure interne jusqu'au fond de la membrane du comparateur de la soupape de sécurité. Celle-ci compare la valeur réelle avec la grandeur de référence donnée par la force du ressort de consigne. La valeur de consigne souhaitée est réglée par la vis de réglage. En cas de dépassement de la valeur de consigne, l'appareil de mesure soulève l'organe de réglage et laisse s'écouler le gaz par la conduite d'évacuation.
