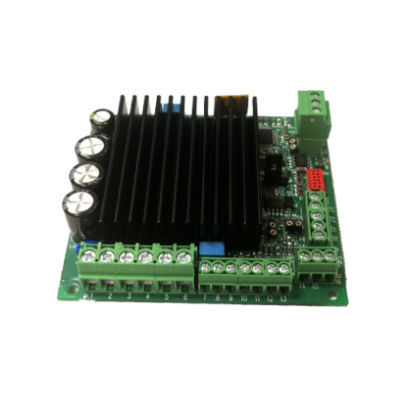

Commande pour actionneur linéaire

Aperçu
Module de commande électronique pour deux vérins linéaires synchronisés. Conçu pour piloter deux vérins en parallèle en utilisant la synchronisation basée sur le signal de retour d'impulsion des vérins. La synchronisation est maintenue par un ajustement automatique de la vitesse pendant le mouvement ; si un déséquilibre ne peut pas être compensé, les moteurs sont arrêtés par le module afin d'éviter des contraintes mécaniques et des dommages. Le module intègre la limitation de courant, la limitation de température de l'étage de puissance et peut être étendu pour la communication Modbus.

Fonctions principales

• Conception pour la synchronisation en parallèle de 2 vérins
• Synchronisation via signal de retour d'impulsion des vérins
• Ajustement automatique de la vitesse en cours de mouvement pour maintenir la synchronisation
• Arrêt automatique des moteurs en cas de déséquilibre irréversible pour prévenir les dommages mécaniques
• Limitation de courant et limitation de la température de l'étage de puissance
• Contrôle de la vitesse
• Commande de la sortie de frein moteur
• Rampes d'accélération et de décélération
• Contrôle de la longueur de course
• Possibilité d'extension pour communication Modbus

Valeurs techniques

• Température de fonctionnement -20°C / +60°C
• Communication Modbus RTU (RS458)
• Fonctionnement synchronisé en parallèle pour deux vérins
• Limitation du courant et de la température
• Contrôle de la vitesse et gestion des rampes
• Commande de la sortie de frein moteur
• Contrôle de la longueur de course

Zone de téléchargement (éléments disponibles)

• Formulaire de configuration
• Brochure
• Logiciels et manuels

Caractéristiques techniques

• Fonction : Module de commande électronique pour deux vérins linéaires synchronisés
• Vérins prévus : deux vérins en parallèle avec synchronisation par retour d'impulsion
• Tension/courant : pour vérins linéaires 12–48 V et 10–15 A par vérin (comme indiqué)
• Protections : limitation de courant, limitation de la température de l'étage de puissance, arrêt moteur en cas de déséquilibre non résolvable
• Contrôles : contrôle de vitesse, rampes d'accélération/décélération, limitation de la longueur de course, commande de la sortie de frein moteur
• Communication : extensible pour Modbus RTU (RS458)
• Plage de température de fonctionnement : -20°C à +60°C
