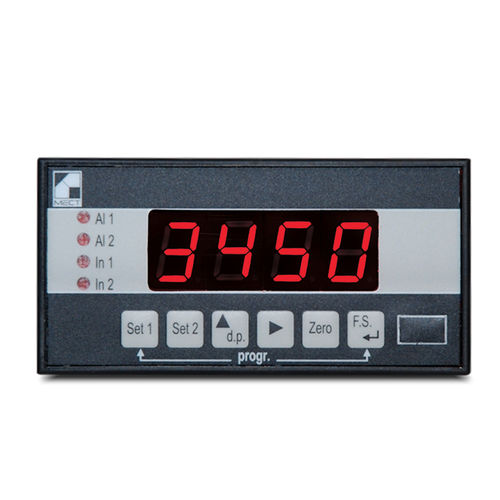

Indicateur de process MPM P6

de tensionde courantnumérique

afficheur à 4 chiffres dans un boîtier de 48x96 avec deux entrées pour 4÷20mA, 0÷20mA, 0÷10V pour afficher la somme, la différence, le produit et le rapport. En option, 3 sorties d'alarme à relais, une sortie analogique et des sorties sérielles. Le modèle MPM P6 est un instrument doté d'un convertisseur à double pente avec deux entrées de tension ou de courant (4÷20mA). L'instrument a les fonctions suivantes : indicateur à 4 chiffres (-1999÷9999) lecture de n'importe quelle valeur d'entrée à l'intérieur de la plage demandée (pour les deux entrées) mise à zéro de la fonction de lecture automatique lectures programmables comme suit : in1, in2, in1-in2, in1+in2, in1*in2, in1÷in2. 2 conv./sec (pas de filtre programmé) zéro fixe (visualisation de -1990 à 9990) Les instruments MPM P6 peuvent être commandés avec les options suivantes : 2 sorties d'alarme à relais (trois si alimentation 220V) programmables pour la valeur, l'hystérésis et le retard. Les alarmes peuvent être affectées à l'affichage, au canal 1, au canal 2, à la somme, à la différence, au produit ou au rapport. sorties analogiques (4÷20mA ou 0÷20mA ou 0÷10V) . Sortie série RS232, RS422 ou RS485. sortie alimentation transducteur 16Vdc (pour instrument sans alarmes et sortie analogique). Lecture : 4 chiffres Précision meilleure que : 0,5% Stabilité thermique : 50 ppm/°C Alimentation du transducteur* * : 16V/40mA * (non régulé) Caractéristiques des sorties analogiques : Sorties : 4÷20mA - 0÷20mA - 0÷10V Charge maximale pour la sortie courant : 400Ω Charge minimale pour la sortie en tension : 1KΩ Résolution : 12 bits Sortie relais d'échange : 5A / 250Vac Alimentation : 90÷260Vac/Vdc, 25Vac, Vcc o Vpt (12÷30Vdc) Puissance absorbée : 1,5 W Température maximale de fonctionnement : 50 °C Hauteur des chiffres : 13mm Dimensions : 48x96 (75 mm. de profondeur) 48x96 (75 mm. de profondeur) Plaque de montage : 44.5mm (h) x 92,5 mm (l) Poids : 250 gr. Fixation : par boulons * Pour les instruments d'affichage uniquement. Pour les instruments
