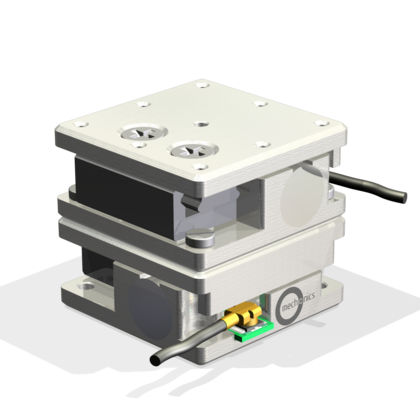

Platine XY MS15de translationpiézoélectrique2 axes
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Orientation
- XY, de translation
- Type
- piézoélectrique
- Nombre d'axes
- 2 axes
- Autres caractéristiques
- compatible vide, miniature
- Course
3 mm
(0,118 in)- Vitesse
1,5 mm/s
- Charge
6 g
(0,21 oz)
Description
pour des conditions de vide poussé jusqu'à 10^(-6) mbar
encombrement de 15 x 15 mm
Platines de translation miniatures ultra petites avec entraînement inertiel piézoélectrique. Edition vide du MS15.
Caractéristiques techniques
Largeur - 15 mm
Hauteur - 7 mm
Profondeur - 15 mm
Charge max. Charge (2 axes)
Mx, My, Mz (élan) - 4 Ncm
Forces de blocage (Fx, Fy) - 3 N
Force d'appui (Fz) - 20 N
Précision du guidage
Angle de lacet - 20 secondes d'arc
Angle de tangage - 60 secondes d'arc
Déviation verticale - 1 um
Déviation latérale - 2 um
---
