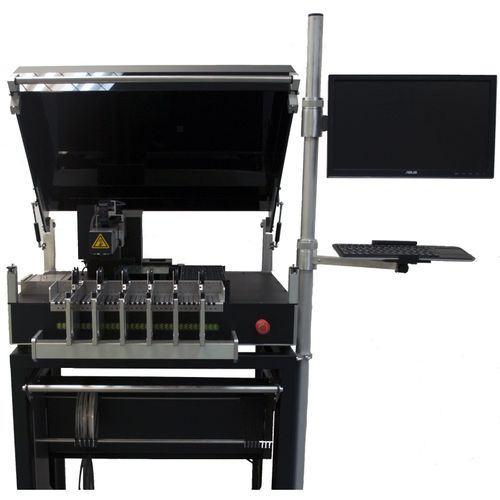

Machine de placement CMS P20

automatiqueavec système d'alignement optique

DONNÉES TECHNIQUES le domaine de travail max. 540x480mm Gamme de composants de 0201 à 40x80mm pas min 0,4mm les bagages des composants rubans / bâtonnets / plateaux / en vrac Centrage des composants système d'alignement optique Taux de placement jusqu'à 1600 cph. Capacité d'alimentation max 33x8mm - chargeur automatique de bandes + chargeur de bandes 40x8mm et 2 x (300 x 200mm) - IC-tray avec un format de PCB de 200 x 300 mm Résolution X / Y - axe - 0,008mm ( codeur linéaire ) Axe Z : 0,02mm (codeur linéaire) Rotation : 0,01° ( codeur de rotation ) Précision de placement +/- 0,03mm Dimensions et poids 840 x 630 x 430 mm / env. 95 kg Fournir 110-230V / 50-60Hz / 1250W / 0,6 MPa / 20l/min CARACTÉRISTIQUES PRINCIPALES Machine automatique de précision pour le prélèvement et le placement de SMT avec système de vision tête de lecture automatique changeur automatique de buse ( 6 outils ) système de caméra supérieur pour le repérage automatique caméra de fond - système d'alignement optique pour les composants CMS Gerber - et éditeur CAD mode apprentissage - manipulateur électronique système d'alimentation intelligent - CAN Bus l'inspection visuelle de la précision d'impression de la pâte à souder et de la précision du placement des composants système d'exploitation : Windows 7 service à distance via internet Interface utilisateur graphique Domaine d'application adapté à la production de petits et moyens volumes qualifié pour le pick & place de tous types de composants
