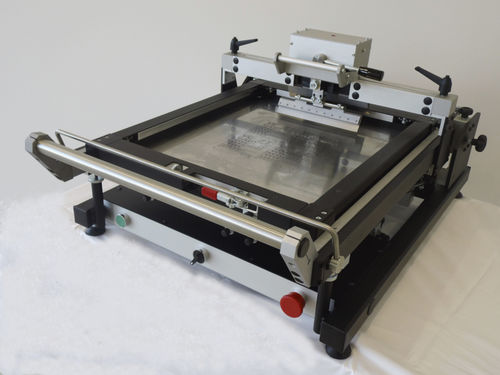

Machine de sérigraphie automatique S20

de pâte à braserCMSà plat

imprimante à pochoir guidée par racle S20 Données techniques Taille de l'image max. 550 x 470 mm Cadre de tension rapide - 4 fois d'autres types de cadres peuvent être acceptés Taille des PCB max. 400 x 375 mm Zone d'impression max. 350 x 340 mm Guidage de la raclette Quêtes linéaires La collecte de raclettes Manuellement Changement de racleur raclette double réversible manuelle Supports universels pour lame métallique ou caoutchouc inclinaison de la raclette réglable de 0 à 60 pression de contact de la raclette réglable 0 - 200 N Impression Panneaux simple ou double face Abaissement de la table abaissement automatique de la table / Z=10 mm vitesse de descente réglable 0,2 - 4 mm/s pression de contact de la table réglable 0 - 450 N Tableau - ajustement X, Y / thêta +/- 12 mm / +/- 2,7 Plage de non-contact ( Z-Axix ) 0 - 24 mm Précision de l'ajustement des tableaux +/- 0,01 mm Fournir Air comprimé 6 bar Dimensions et poids 860 x 650 x 380 mm / 75 kg Domaine d'application adapté à la production de petits et moyens volumes la sérigraphie ou le pochoir de colle, de pâte à souder ou d'autres substances qualifié pour les composants à pas fin pas minimum des tampons 0,4mm
