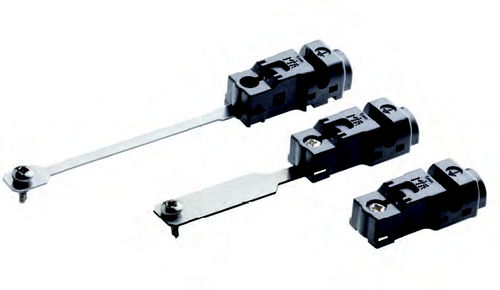

Connecteur de données SFP6PI series

rectangulaireà visà liaison équipotentielle

CONNECTEURS SOLFIL + ® A DEPLACEMENT D’ISOLANT POUR LIAISONS EQUIPOTENTIELLES Caractéristiques : La gamme Solfil + propose des solutions pratiques de liaisons équipotentielles pour répondre à la plupart des contraintes de pose sans préparation préalable du conducteur vert jaune. Une simple visseuse électrique permet la mise en oeuvre. Le contact électrique avec les panneaux photovoltaïques établi par : - Taraudage grâce aux empreintes du filet de la vis (inox) de fixation qui réalise un contact à coeur dans le cadre en aluminium. - Mise en contact avec le conducteur vert jaune grâce aux 2 lames du corps de contact en inox qui coupent et déplacent l'isolant pour établir une liaison sûre des brins de cuivre avec la pince de liaison. Cette technologie permet d'obtenir un contact d'excellente qualité malgré la surface anodisée des cadres des panneaux. La mise en oeuvre très simple permet de dissocier le vissage de Solfil + sur le cadre et son raccordement équipotentiel. •Câble admissible : 6 mm (selon les exigences du guide UTE C 15-712). •Epaisseur du support pour perçage de fixation : 1,2 à 2 mm en aluminium uniquement. •Type : H07-VR isolé. •Couleur : vert/jaune. •Qualité : Rigide. •Nd de brins : 7.
