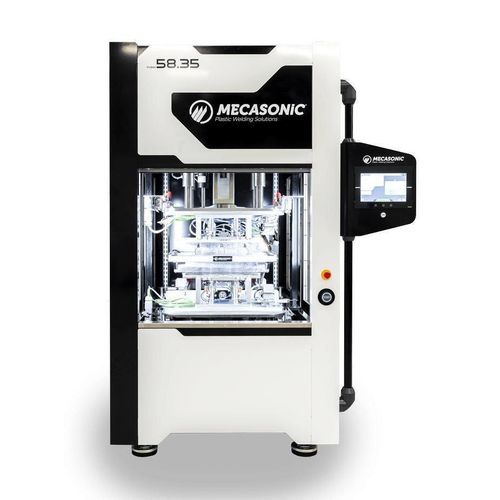

Machine de soudage à plaque chauffante FUSION 58.35E

contrôlée par PLC400V triphaséà écran tactile

Descriptif
La soudeuse par lame chauffante électrique FUSION 58.35E, au design graphique et épuré, permet des soudures d’une qualité et d’une répétabilité élevées. Elle permet l’assemblage de pièces thermoplastiques de grandes dimensions, plates et aux formes complexes, et crée des joints étanches et résistants sans ajout de matière.

Fonctionnalités et avantages

• IHM : interface homme‑machine entièrement revue pour une meilleure ergonomie et une utilisation facilitée
• Dispositifs de réglage (Course | Effort | Temps | Température) consultables, modifiables et programmables depuis l’écran tactile 12 pouces
• Communication Industrie 4.0 : OPC‑UA, Ethernet‑IP
• Sécurité élevée : certifiée CEM, conforme à la Directive Machines 2006/42/CE, machine entièrement carénée
• Soudure propre sans émission de particules, réglages optimisés pour l’opérateur
• Conception économe en énergie et réduction des émissions carbone

Utilisations
La FUSION 58.35E s’adresse aux industriels de la plasturgie recherchant des solutions d’assemblage simples et robustes.

• Médical
• Électroménager
• Packaging
• Cosmétiques
• Autres applications industrielles

Exemples de pièces soudées (non exhaustif)
Pièces automobiles ; boîtiers de batteries ; réservoirs de liquide lave‑glace, circuits de refroidissement moteur et réservoirs AdBlue ; réservoirs de fers à repasser et autres composants d’électroménager ; bouées flottantes pour fermes perlières ; autres composants thermoplastiques de grande taille.

Caractéristiques / spécifications techniques

• 3 axes électriques
• Poussée maximum : 1000 daN
• Vitesse maximum lame : 2000 mm/s
• Automate dernière génération
• Moteurs brushless
• IHM tactile 12 pouces
• Dimensions de l’élément chauffant : 580 × 350 mm
• Surface d’encombrement de l’outillage : 700 × 460 mm – max
• Passage table porte‑outil supérieur : 600 mm
• Hauteur maxi des pièces logées dans l’outil inférieur : 700 mm
• Course presse supérieure : 380 mm
• Course du chariot lame : 570 mm
• 4 zones de chauffe
• Programmation cinématique des outillages haut et bas
• 2 présences pièce pour chaque outil
• Jusqu’à 7 mouvements paramétrables à différentes étapes du cycle (uniquement écran fermé)
• Changement des états des capteurs de mouvement contrôlé et programmable
• Alimentation : 400 V triphasé + neutre
• Poids : environ 1 800 kg
