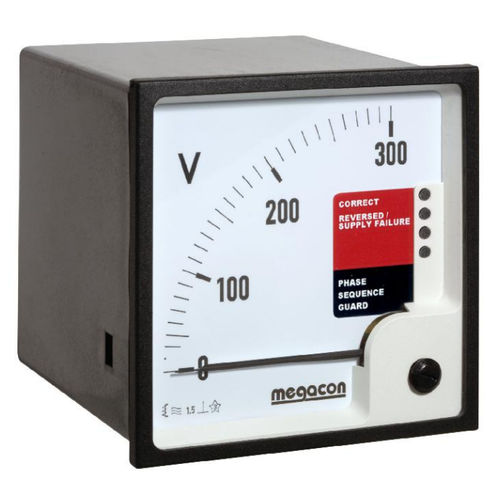

Relais de surveillance de tension KSP34x series

d'ordre de phasesde déséquilibre de phasesà montage sur panneau

KSP34E2 - PHASE SURVEILLANT LA GARDE Ordre de phase correct Ordre à phase renversée Canalisation d'alimentation déséquilibre de tension Perte d'une tension de phase d'approvisionnement Application KSP34E2 protège et sauvegarde le personnel et l'équipement contre des dommages et des dommages dus à la rotation renversée, et est une nécessité pour le raccordement du rivage du bateau, les installations mobiles et les installations non-permanentes. KSP34E2 doit être relié à la canalisation d'alimentation tensions. Description Le KSP34E2 est un voltmètre mobile de fer incorporant un relais de voyage d'échec d'ordre de phase et de phase. Le voltmètre peut être relié de manière permanente à n'importe quel un tension secteur ou par l'intermédiaire d'un commutateur de sélecteur pour mesurer chacun des trois tensions secteur. Les LED indiquent si l'ordre de phase (direction de rotation) est CORRECT (LED verte allumée) ou RENVERSÉ (LED rouge allumée). A allumé la LED rouge peut également indiquer l'ÉCHEC d'APPROVISIONNEMENT (provoqué par déséquilibre de tension ou perte principal d'une tension de phase d'approvisionnement). Le relais de voyage peut être utilisé pour l'alarme ou commander les relais automatiques de correction d'ordre de phase. KSP34E2 est peu sensible aux charges régénératrices de puissance, et est conçu pour fonctionner avec les moteurs chargés et déchargés, les systèmes régénérateurs etc. d'entraînement de quatre-quart de cercle. L'unité ne répond pas au déséquilibre de tension dans indiqué gamme de tension secteur. Les rassemblements IEC60092-504 d'unité et les essais appropriés environnementaux et d'EMC indiqués dans IEC60068/60092 et IEC61000/60533 respectivement, pour se conformer aux conditions des sociétés principales de classification.
