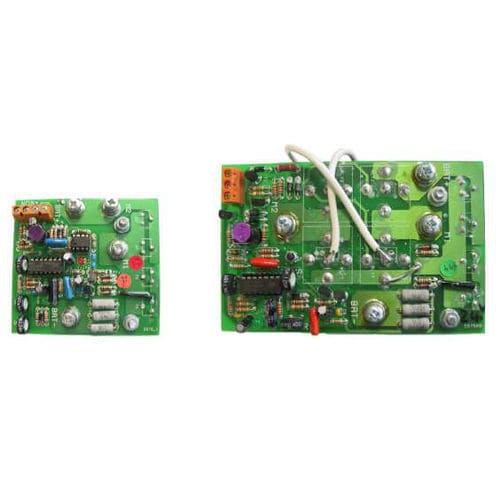

Démarreur progressif de moteur PARVALUX 2572, 2575B

basse tension

Ces modules sont conçus pour les moteurs C.C . shunt ou à aimant permanent. Ils sont alimentés par batterie ou par courant continu filtré. Le moteur est actionné en fermant les contacts RUN (2572) ou en sélectionnant marche avant ou arrière (2575R) via un simple switch ou des contacts 24V 0.1A. Linversion de sens de rotation du moteur se fait par simple bouton poussoir (24V 0.1A). Ils produisent une tension modulée pour linduit du moteur C.C. qui augmente de 0 à 100% au long de la rampe daccélération. Ce démarrage doux élimine les risques de choc provoqués par le démarrage instantané du moteur et contrôle lintensité maxi. La rampe daccélération est ajustable par le potentiomètre R et la limitation de courant (couple) peut être ajustée par le potentiomètre I. La tension modulée de sortie maximale (vitesse) est également ajustable, ce qui apporte un mode de contrôle supplémentaire. Le module 2575R ne convient pas pour des inversions de sens instantanées et le moteur doit être arrêté avec den inverser le sens de rotation. Afin de protéger le module, un fusible rapide doit être ajouté sur BAT+. Sa valeur doit correspondre à environ 1.5X lintensité nominale du moteur (maximum 35A). Sur le modèle 2572, un disjoncteur thermique assure une protection contre lélévation excessive de température de la plaque et peut être réinitialisé en coupant lalimentation durant 10 secondes.
