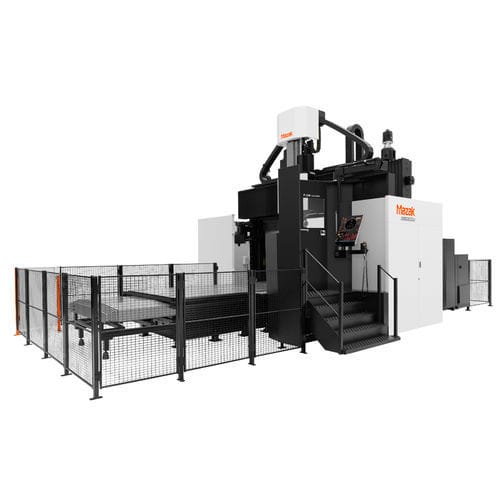

Centre d'usinage CNC 3-4 axes FJWverticalpour acierpour fonte
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 3-4 axes
- Orientation de la broche
- vertical
- Matière usinée
- pour acier, pour fonte
- Structure
- à colonne
- Nez de broche
- BT 50, CAT50
- Nombre d'outils
- 50 outils
- Applications
- pour travaux lourds, pour pièce de grande dimension
- Autres caractéristiques
- haute puissance, avec changeur d'outils
- Course X
4 250 mm
(167,32 in)- Course Y
3 200 mm
(125,98 in)- Course Z
800 mm
(31,5 in)- Vitesse de rotation
6 000 rpm
(37 699 rad.min-1)- Puissance
22 kW, 26 kW
(29,91 hp, 35,35 hp)- Hauteur max. de la pièce
1 650 mm
(65 in)- Vitesse d'avancement axe X
30 000 mm/min
(19,69 in/s)- Vitesse d'avancement axe Y
32 000 mm/min
(21 in/s)- Vitesse d'avancement axe Z
20 000 mm/min
(13,12 in/s)- Charge max. de la table
22 000 kg
(48 502 lb)- Poids max. outil
25 kg
(55,1 lb)- Poids total
43 000 µg
- Longueur hors tout
10 610 mm
(417,7 in)- Largeur hors tout
6 250 mm
(246,1 in)- Hauteur totale
5 191 mm
(204,4 in)
Description
Un centre d'usinage à 5 faces capable de réaliser des coupes puissantes sur des pièces de grande taille et d'intégrer des processus.
La fixation de la tête angulaire fait partie de l'équipement standard
Équipé d'une broche BT50 à couple élevé, efficace dans l'usinage grossier de l'acier et de la fonte.
Hauteur de colonne de 1650 mm obtenue grâce à l'utilisation d'un rail transversal contrôlé par l'axe W.
Conception de la machine pour simplifier l'usinage de pièces de grande taille
Équipé d’un système CNC à écran tactile MAZATROL SmoothG
