Centre d'usinage CNC 3 axes HCN-Q
horizontalà double colonneavec table rotative

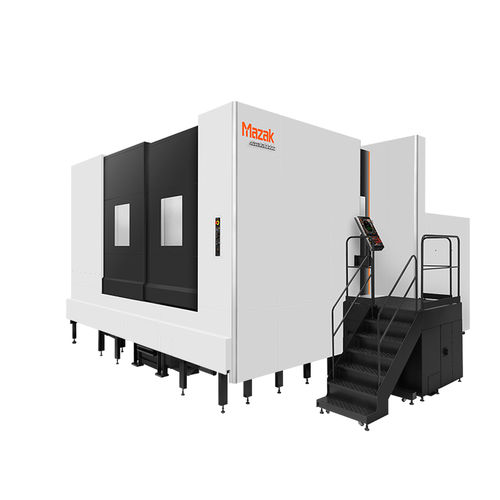

Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative
Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative
Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative - image - 2
Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative - image - 3
Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative - image - 4
Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative - image - 5
Centre d'usinage CNC 3 axes - HCN-Q - Mazak - horizontal / à double colonne / avec table rotative - image - 6
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Structure
à double colonne, avec table rotative
Nez de broche
BT 50, CAT50
Nombre d'outils
80 outils
Applications
pour pièce de grande dimension
Autres caractéristiques
à grande vitesse
Course X

2 030 mm
(79,92 in)

Course Y

1 400 mm
(55,12 in)

Course Z

1 525 mm
(60,04 in)

Vitesse de rotation

3 000 rpm
(18 850 rad.min-1)

Puissance

37 kW, 45 kW
(50,31 hp, 61,18 hp)

Hauteur max. de la pièce

1 800 mm
(71 in)

Vitesse d'avancement axe X

30 000 mm/min
(19,69 in/s)

Vitesse d'avancement axe Y

30 000 mm/min
(19,69 in/s)

Vitesse d'avancement axe Z

30 000 mm/min
(19,69 in/s)

Charge max. de la table

5 000 kg
(11 023 lb)

Poids max. outil

30 kg
(66,1 lb)

Poids total

57 000 kg
(125 663,49 lb)

Longueur hors tout

8 028 mm, 9 720 mm
(316,1 in, 382,7 in)

Largeur hors tout

6 800 mm, 6 818 mm
(267,7 in, 268,4 in)

Hauteur totale

4 094 mm
(161,2 in)

Description

Capable de percer des trous profonds de grand diamètre dans des pièces de grande taille jusqu’à 10 tonnes Broche à piquants pour une efficacité d’usinage supérieure Diamètre intérieur du roulement de la broche Φ180 mm. Les roulements de broche avant à plusieurs rangées offrent la rigidité requise pour l’usinage intensif. Diamètre de la pique Φ130 mm / refroidissement du noyau disponible (option) Broche moteur intégrée sans engrenage à haut rendement et à couple élevé (équipement standard)
