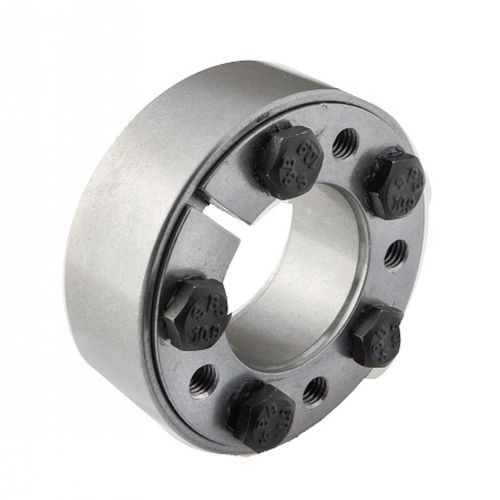

Accouplement rigide MAV 3008 d'arbrefrette de serrage simple disqueà sec
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- rigide
- Applications
- d'arbre
- Autres caractéristiques
- frette de serrage simple disque, à sec
- Fixation
- à bride
- Couple
Min: 21 Nm
(15,4888 ft.lb)Max: 2 884 000 Nm
(2 127 129,2385 ft.lb)
Description
dispositif de verrouillage externe pour arbre creux (moyeu) - connexion d'arbre
conception en deux parties
cônes autofreinés, graissés au MoS2 (μ = 0,05). Les séries MAV 3008 - MAV 3009 sont équipées de cônes huilés (autobloquants) jusqu'à la taille 68×115
vis graissées au MoS2 (μ = 0,10)
MAV 3008 - MAV 3009 : série standard, capacité moyenne
tolérance du diamètre extérieur du moyeu : h8
finition de surface de l'arbre et du moyeu Ra < 3,2 μm
surface de contact de l'arbre et de l'alésage du moyeu exempte de graisse et sèche (μ = 0,15)
Composition
bague intérieure fendue, avec filets de poussée intégrés
bague extérieure
jeu de vis à tête hexagonale, grade 10.9 (taille < M6 du grade 8.8) pour les séries MAV 3008 - MAV 3108 - MAV 3208 ; grade 12.9 pour les séries MAV 3009 - MAV 3209
rondelles trempées DIN 6916 pour les unités avec une taille de vis ≥ M16
---
