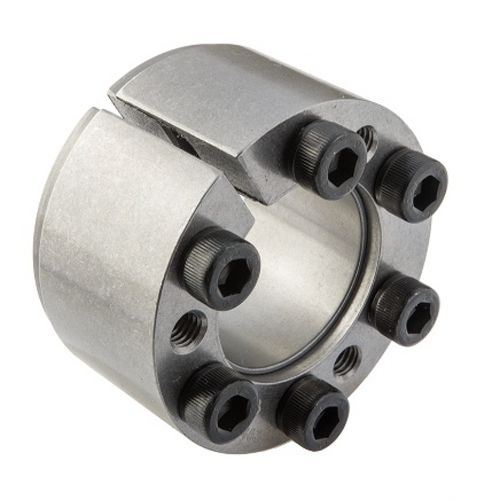

Accouplement rigide MAV 6903moyeu expansibleauto-centrantà bride
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- rigide, moyeu expansible
- Autres caractéristiques
- auto-centrant
- Fixation
- à bride
- Couple
Max: 19 700 Nm
(14 529,9743 ft.lb)Min: 280 Nm
(206,5174 ft.lb)
Description
capacité moyenne
auto-centrage, auto-blocage
position axiale fixe du moyeu pendant le serrage
conception à cône unique
bien adapté au blocage axial d'autres composants (ex. roulements) adjacents au moyeu
tolérances : arbre h8 ; alésage du moyeu H8
finition de surface de l'arbre et de l'alésage du moyeu Ra < 3,2 µm
Composition
bague intérieure fendue
bague extérieure fendue, avec filets de poussée intégrés
jeu de vis à tête cylindrique à six pans creux, garde 12.9
---
Catalogues
MAV 6903
2 Pages
MAV - standard series
36 Pages
