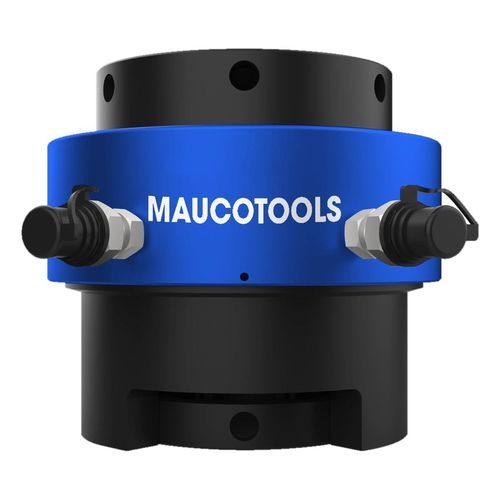

Tendeur de boulon hydraulique MT series

mono-étagé

La mise en tension applique au goujon une traction axiale pure : aucune torsion, aucun frottement sous écrou, précharge précise et répétable sur chaque boulon de la bride. La gamme couvre les goujons de M20 à M150 avec des charges jusqu'à 4 754 kN à 1 500 bar, en trois séries : MT-BT topside, MT-BTS à rappel par ressort et MT-SST subsea en inox.
La douille tourne-écrou se pose sur l'écrou, le pont et le vérin s'appuient sur la bride et le tirant fileté se visse sur le dépassement du goujon, avec une prise d'au moins un diamètre. La pression hydraulique allonge le boulon dans son domaine élastique ; l'écrou est accosté à couple nul et, la pression relâchée, la précharge reste dans le goujon. Les doubles connexions manifold de chaque vérin permettent de serrer simultanément tous les boulons de la bride, à 100 % ou 50 % de couverture.
L'indicateur de course intégré avec ligne rouge de surcourse, la décharge interne de sécurité en cas de surcourse et le piston flottant qui tolère 2° de désalignement sans perte de charge rendent le cycle sûr et répétable. La charge à appliquer se calcule à partir de la précharge résiduelle requise multipliée par le facteur de relaxation (≥1,1), sans jamais dépasser 95 % de la limite élastique du goujon.

• Charge axiale pure : zéro torsion sur le goujon
• Goujons de M20 à M150 (3/4" – 5.3/4")
• Multi-tensioning : serrage simultané à 100 % de couverture

Indiquez-nous le diamètre et le matériau du goujon, la précharge requise et la géométrie de la bride : nous proposons série, taille, kits adaptateurs et centrale.
