Système de soudage par résistance ServoSPATZ+

servocommandépour aluminiumde tôles en acier

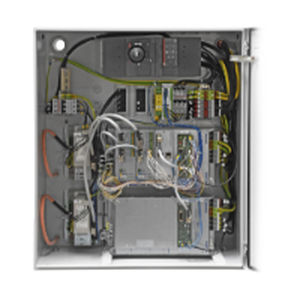

Système complet AluSPATZ+ pour le soudage des tôles en aluminium Le système complet SPATZ+ est conçu dans les moindres détails pour répondre aux exigences particulières du soudage de l'aluminium. Le générateur de soudage 1 000 Hz SPATZ+M900 en configuration maître-esclave fournit le courant de soudage élevé (jusqu'à 80 kA) nécessaire au soudage de l'aluminium. Avec l'armoire de soudage et la technologie d'entraînement intégrée pour un pistolet de soudage servoélectrique avec compensation servoélectrique, la commande de soudage SPATZ+M900 constitue le cœur de chaque système de soudage de l'aluminium de MATUSCHEK. Le système de gestion des électrodes CapClean est le deuxième composant pour le soudage par points de l'aluminium adapté à la production. En formant régulièrement les électrodes au moyen d'un meulage de forme spécifique, il évite toute couche de contamination. Cela garantit des soudures fiables et jusqu'à 20 000 points de soudure avec la bonne géométrie de contact de l'électrode pendant toute la durée de vie de l'électrode. Le système est complété par un pistolet de soudage SPATZ+ en version C ou X avec compensation servoélectrique pour une compensation optimale du poids du pistolet. Programmateur de soudage combiné ServoSPATZ Programmateur de soudage combiné ServoSPATZ SPATZ+M900 Maître & SPATZ+M900 Esclave 2 modules de puissance servo pour la force de l'électrode principale et la compensation du pistolet 2 cartes d'extension servo SPATZ+SEC / SEC2 Carte bus de terrain SPATZ+FB-NET2 Lignes de connexion Dimensions de l'armoire L x H x P (y compris le recouvrement) : 700 x 800 x 530 mm (27.6" x 31.5" x 20.9") Interrupteur principal 160 A 4 pôles avec RCD 30 mA intégré, type B Relais de sécurité Alimentation 24 V DC intégrée, 5 A Refroidissement par soufflerie avec deux ventilateurs, protégés contre le blocage
