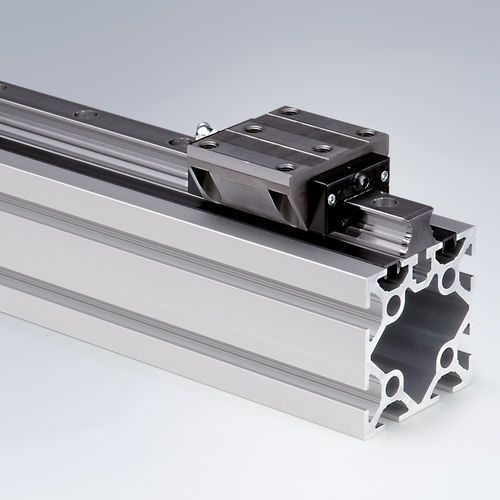

Guidage linéaire à recirculation de billes

compact

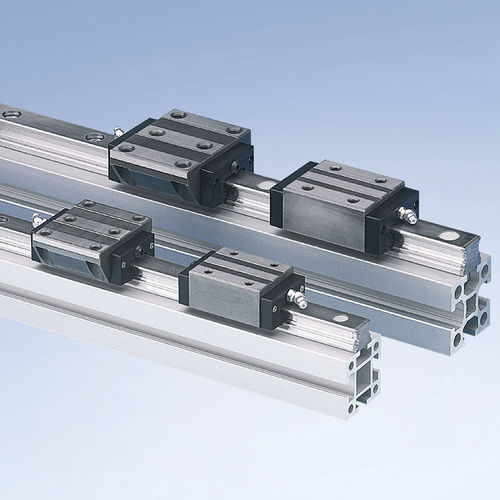

Modules linéaires compacts avec guidage à recirculation de billes Les guidages à recirculation de billes se caractérisent par une grande capacité de charge et une précision très élevée. Le format est par ailleurs très compact. Les unités à recirculation de billes peuvent être chargées sur plusieurs axes et sont très rigides grâce au rail en acier monté sur le profilé de guidage. Une unité à recirculation de billes est constituée du rail de guidage et d'un chariot de guidage avec quatre rangées de billes placées à l'intérieur, qui sont redirigées dans des canaux fermés par des unités de renvoi en plastique. Les chariots de roulement de l'unité à recirculation de billes sont fabriqués en acier trempé et poli et peuvent être déplacés directement du rail de protection sur le rail de guidage. Les chariots de guidage proposés en série sont légèrement précontraints et conviennent donc pour les applications les plus courantes. En fonction des besoins, il est recommandé de ne configurer aucune prétension ou de configurer une prétension très forte. Les chariots de guidage sont adaptés individuellement selon la situation d'utilisation.
