Système de convoyage de bidons

pour bouteillesde colis

Description courte

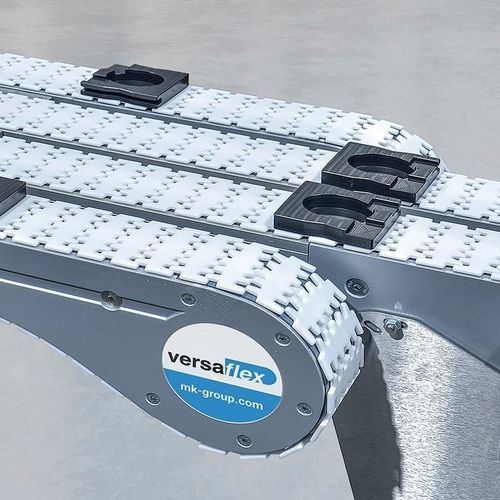

Le système de convoyage à bande articulée modulaire et standardisé Versaflex, équipé d'une chaîne en plastique, convient idéalement pour des tracés tridimensionnels complexes. Il permet des implantations économiques avec courbes, changements de niveau et longues distances de transport tout en occupant peu d'espace au sol.

Aperçu du système

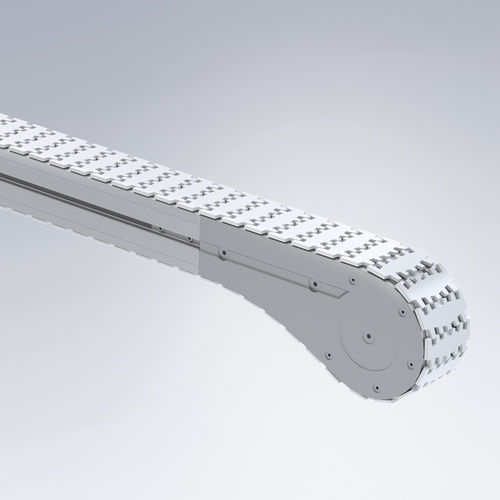

Versaflex est un convoyeur monovoie à bande articulée avec chaîne plastique à faible usure circulant sur des bandes de frottement. Il peut fonctionner avec un seul entraînement et offre des rayons de courbure à partir d'environ 150 mm. Limites typiques : longueurs de système jusqu'à 30 m et vitesses de convoyage jusqu'à 60 m/min. La transmission positive empêche le glissement ; le système est également adapté aux zones humides.

Modules et fonctions

• Entraînements et unités d'entraînement
• Courbes (y compris rayons à 90° et courbes roulantes)
• Porte-produits en différentes conceptions (rouleaux, porte-produits flexibles, porte-produits magnétiques)
• Guidages latéraux, bandes de frottement et supports
• Modules fonctionnels : butées (accumulation), éléments tampon, séparateurs, aiguillages (distribution sur plusieurs voies)
• Options : variantes ESD, revêtements/films (p. ex. revêtement acier, surfaces floquées) pour tâches de transport spécifiques

Domaines d'application
Versaflex convient notamment au transport de bouteilles, canettes, petites cartons, ainsi qu'aux porte-pièces en lignes d'assemblage (ex. automobile) et à l'interconnexion de machines en production. Le système permet une manutention douce et reproductible et un positionnement précis des porte-pièces.

Avantages

• Réalisation économique de trajets complexes
• Adaptation rapide aux conditions de production et d'environnement changeantes
• Utilisation intersectorielle et compatibilité avec les systèmes du marché
• Livrable clés en main ou en kit
• Conception économe en énergie et en espace
• Large choix de largeurs de système et de variantes de chaîne

Données techniques (synthèse)
Largeurs (exemples) : 45, 65, 85, 105, 182, 300 mm
Longueur (max.) : jusqu'à 30 000 mm
Charge totale (typ.) : jusqu'à 200 kg (selon version ; charges supérieures sur demande)
Vitesse de convoyage (max.) : jusqu'à 60 m/min (vitesses supérieures sur demande)
Modes de fonctionnement : continu, indexé, accumulation

Données techniques (extrait tabellaire)
Système : A04 / A06 / A08 / A10 / A17 / A29
Largeur système [mm] : 45 / 65 / 85 / 105 / 182 / 300
Hauteur système incl. chaîne [mm] : 72 / 73 / 85 / 86 / 95 / 95
Charge totale jusqu'à [kg] : 150 / 150 / 200 / 200 / 200 / 200
Longueur convoyeur jusqu'à [m] : 30 / 30 / 30 / 30 / 30 / 30
Vitesse convoyage jusqu'à [m/min] : 60 / 60 / 60 / 60 / 60 / 60
Largeur chaîne [mm] : 44 / 63 / 83 / 103 / 175 / 295
Pas de chaîne [mm] : 25,4 / 25,4 / 33,5 / 35,5 / 33,5 / 33,5
Force de traction chaîne [N] : 500 / 500 / 1250 / 1250 / 1250 / 1250
Largeur produit [mm] (typ.) : 10–80 / 15–140 / 20–200 / 25–300 / 70–400 / 70–400
Poids produit horizontal jusqu'à [kg] : 2 / 10 / 15 / 20 / 15 / 15
Poids produit en montée jusqu'à [kg] : 1 / 2 / 10 / 15 / 10 / 10

Remarque
D'autres variantes de chaîne (p. ex. A045) et de nombreuses options de porte-produits/rouleaux sont disponibles ; des adaptations et exécutions spécifiques client sont possibles.
