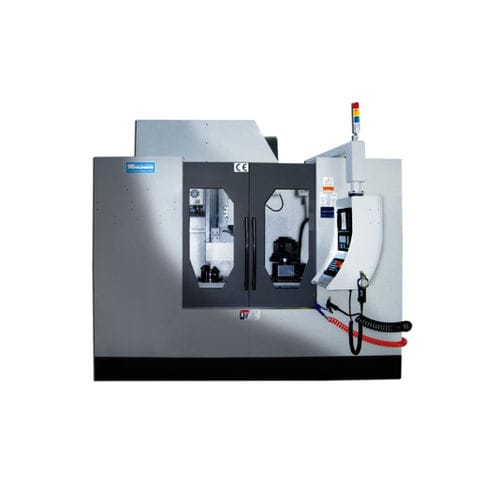

Centre d'usinage CNC 4 axes WMC 1100 B5 axesverticalSK40
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Nombre d'axes
- 5 axes, 4 axes
- Orientation de la broche
- vertical
- Nez de broche
- SK40
- Nombre d'outils
- 30 outils
- Autres caractéristiques
- rigide, à moteur linéaire
- Course X
1 100 mm
(43 in)- Course Y
600 mm
(24 in)- Course Z
830 mm
(33 in)- Vitesse de rotation
Max: 12 000 rpm
(75 398 rad.min-1)Min: 80 rpm
(503 rad.min-1)- Vitesse d'avancement axe X
36 000 mm/min
(24 in/s)- Vitesse d'avancement axe Y
36 000 mm/min
(24 in/s)- Vitesse d'avancement axe Z
18 000 mm/min
(12 in/s)- Charge max. de la table
800 kg
(1 764 lb)- Poids max. outil
7 kg
(15,4 lb)- Précision de placement
0,014 mm
(0,001 in)- Répétabilité
0,01 mm
(0 in)- Temps de changement outil
2,4 s
- Poids total
7 300 kg
(16 093,75 lb)- Longueur hors tout
3 684 mm
(145 in)- Largeur hors tout
2 700 mm
(106,3 in)- Hauteur totale
3 300 mm
(129,9 in)
Description
- La tête de fraisage est le 4ème axe (axe B), centre d'usinage 5 axes à guidage linéaire
- Table croisée, design C, rigide, amortissant les vibrations
- Axe C sur la table diamètre 350/400 / 500 mm également comme axe A en option avec contre-pointe
- Table de nez axe Z 850 mm chemin 830 mm
