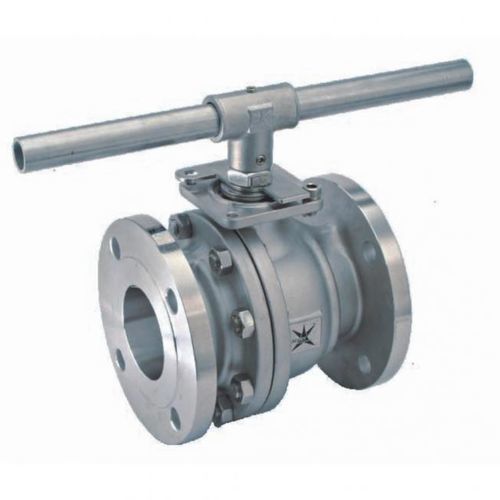

Vanne à boisseau sphérique V90

manuellede régulation de débità bride

Présentation
Vanne à boisseau sphérique à passage intégral, à corps fendu et raccordée par brides, conçue pour les industries de procédés. La vanne intègre le système d'étanchéité de tige SealMax® à triple-étanchéité pour une exploitation en service avec charge (live-loaded), un entretien réduit et une durée de vie en cycles prolongée. Certifiée fire-safe selon API 607 7th Edition. La platine de montage ISO 5211 entièrement usinée facilite l'automatisation. Pièces interchangeables avec la gamme Mars Series 90D pour réduire les stocks de rechange. Disponible en tailles 1/2\" à 4\" et en brides ANSI Class 150, PN16 et PN40.

Spécifications

• Conception : Corps fendu, à brides
• Passage : Passage intégral
• Gamme de tailles : 1/2\"–4\"
• Indice de bride : ANSI Class 150, PN16, PN40
• Corps : CF8M, WCB
• Boule : CF8M
• Sièges : RPTFE
• Tige : SUS 316
• Système d'étanchéité de tige : SealMax® Triple-Sealing (tige pyramidale, joint torique, packings en V/Chevron)
• Montage : ISO 5211 (platine entièrement usinée)
• Dispositif antistatique : Standard
• Sécurité incendie : Certifiée API 607 7th Edition
• Conformité : ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS

Caractéristiques

• Certification fire-safe API 607 7th Edition
• Système d'étanchéité de tige SealMax® à triple-étanchéité pour une fiabilité accrue
• Platine d'accouplement ISO 5211 entièrement usinée pour intégration d'actionneurs
• Conception à bille flottante avec étanchéité assistée par pression
• Trous de décharge dans la fente de tige pour équilibrer la pression cavitaire
• Joints de corps entièrement encapsulés
• Pièces interchangeables avec Series 90D pour simplifier la gestion des pièces de rechange
• Tige anti-extraction (blow-out proof)
• Dispositif antistatique entre tige et bille, et tige et corps
• Variante V-Port disponible pour régulation de débit précise

Applications

• Automatisation et contrôle des procédés
• Industrie oil & gas, pétrochimie et chimie
• Services critiques en émissions fugitives (conforme TA-Luft)
• Services allant du vide poussé aux hautes pressions
• Services en zones dangereuses nécessitant protection antistatique
• Applications de régulation de débit via configuration V-Port

Caractéristiques techniques

• Série : Series 90
• Conception : Corps fendu, à brides
• Passage : Passage intégral
• Tailles disponibles : 1/2\" à 4\"
• Indices de bride : ANSI Class 150, PN16, PN40
• Matériaux du corps : CF8M, WCB
• Matériau de la boule : CF8M
• Matériau des sièges : RPTFE
• Matériau de la tige : SUS 316
• Garniture de tige : SealMax® Triple-Sealing (tige pyramidale, joint torique, packings en V/Chevron)
• Platine de montage : ISO 5211 (entièrement usinée)
• Dispositif antistatique : Standard
• Certification sécurité incendie : API 607 7th Edition
• Autres conformités : ISO 10497 3rd Ed., TA-Luft, ISO 15848-1, RoHS
