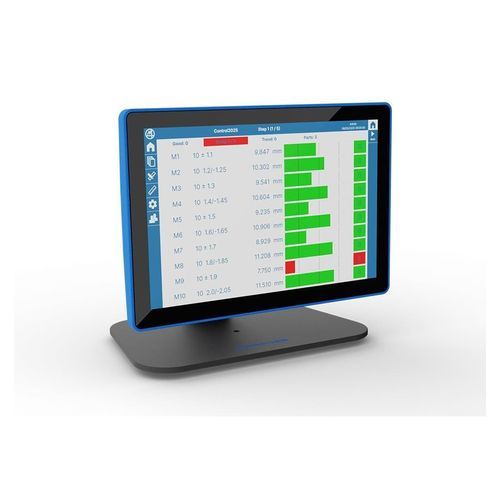

Instrument de mesure capacitif MERLIN CORE

numériqueEtherCATindustriel

Aperçu produit
Le MERLIN CORE est un ordinateur de mesure tout‑en‑un destiné aux applications industrielles. Disponible en versions matérielles analogique et numérique, il prend en charge des réseaux de capteurs extensibles et offre une puissance de calcul adaptée aux postes de mesure simples comme aux applications avancées. L'interface homme‑machine Marposs simplifie les opérations courantes et réduit le temps de formation.

Versions logicielles

• Standard : fournit les fonctions essentielles pour des flux de mesure efficaces et faciles à utiliser.
• Avancée : ensemble complet de fonctionnalités pour des applications de mesure et d'automatisation plus complexes.

Interface et ergonomie
L'interface Marposs propose des écrans intuitifs et des flux de travail standardisés pour accélérer la mise en service et l'utilisation quotidienne, en limitant le temps d'apprentissage des opérateurs.

Avantages

• La version analogique permet de connecter capteurs et actionneurs sans boîtier d'interface séparé.
• Protection renforcée contre logiciels malveillants et accès non autorisés.
• La version numérique est prête pour l'intégration au réseau Marposs SMARTNet.
• Carte micro‑SD amovible avec chiffrement sécurisé pour la protection des données et le remplacement aisé.
• Les deux versions prennent en charge Ethernet/IP, Profinet et EtherCAT.

Versions matérielles

• Analogique : adaptée aux postes de banc ; face arrière avec six connecteurs Lumberg pour dispositifs Marposs et jusqu'à 8 E/S configurables via borniers Phoenix.
• Numérique : prépare au réseau SMARTNet ; intègre un module Bridge SMARTNet pour connecter les composants SMARTNet et accéder aux ressources réseau.

Spécifications techniques
Boîtier : aluminium
Protection frontale : IP54
Écran tactile : capacitif
LCD : 10,1 pouces, 16:10
Processeur : ARM 1600 MHz
LAN Ethernet : 2 x 1 Gbps
Interfaces Fieldbus : 2 x type Ethernet
Ports USB : 4 x USB 2.0 Type A
Ports série : 1 x RS232 + 1 x RS422/RS485
Stockage : micro‑SD 4 GB
Support : inclinaison
Alimentation : 24 VDC -15%/+20%
Humidité relative : 5–80% (sans condensation)
Température de fonctionnement : 5–45 °C
Dimensions LxHxP : 258 x 172 x 45 mm (10,15 x 6,77 x 1,77 pouces)

Caractéristiques clés / spécifications

• Ordinateur de mesure tout‑en‑un en boîtier aluminium.
• Indice de protection frontal IP54 et écran tactile capacitif 10,1 pouces.
• Processeur ARM 1600 MHz et stockage micro‑SD 4 GB amovible et chiffrable.
• Connectivité : 2x1 Gbps LAN, interfaces Fieldbus Ethernet, USB et ports série.
• Prise en charge de SMARTNet (version numérique) et des principaux protocoles Fieldbus industriels.
• Dimensions compactes et support incliné pour installation sur banc.
