IHM à écran tactile cMT3106XM

tactileà écran tactile résistifmural

Présentation

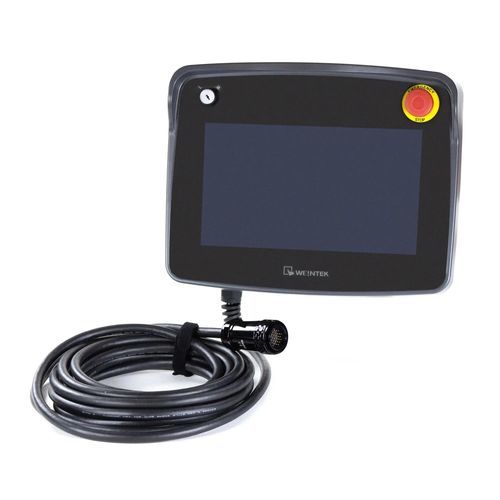

Le cMT3106XM est une IHM portable 10,1″ conçue pour une utilisation flexible sur les équipements ou entre postes de travail proches. Elle intègre une poignée arrière, un écran tactile 10,1″ WVA, une connectivité reliée par câble via une boîte de connexion, et des commandes de sécurité intégrées : interrupteur à clé, bouton d'arrêt d'urgence et commande 3 positions. Longueurs de câble disponibles : 6 m ou 10 m. Une boîte de connexion est requise par poste (standard ou compacte).

Options de boîte de connexion

• Boîte de connexion standard (montage externe) — se monte à l'extérieur des armoires de commande ou sur murs pour un accès et une maintenance facilités.
• Boîte de connexion compacte (montage interne) — s'installe à l'intérieur de l'armoire pour une intégration soignée.
• Les deux boîtes acceptent une fiche de dérivation E‑Stop en option pour maintenir le circuit de sécurité fermé lorsque l'IHM est déconnectée.

Sécurité et contrôle d'accès

• Interrupteur à clé — restreint l'utilisation au personnel autorisé.
• Arrêt d'urgence (E‑Stop) — arrête immédiatement la machine pour répondre aux exigences de sécurité.
• Commande 3 positions — évite les déclenchements accidentels et permet des modes d'exploitation contrôlés.

Points clés & usages typiques

• Conçu pour l'utilisation sur machines ou entre postes adjacents ; une boîte de connexion par poste est requise.
• Poignée arrière ergonomique et kit de fixation murale inclus.
• Se connecte aux automates/contrôleurs via la boîte de connexion ; prend en charge l'intégration avec les protocoles industriels courants lorsqu'il est utilisé avec le logiciel Maple Systems.
• Comprend un emplacement SD/SDHC, port USB 2.0 hôte et communications externes via la boîte de connexion.

Caractéristiques techniques

• Modèle : cMT3106XM
• Affichage : 10,1″ WVA LCD, 1024 x 600, 350 cd/m², contraste 1000:1, 16,7 M de couleurs
• Tactile : résistif 4‑fils (Longueur X ±2%, Largeur Y ±2%)
• Processeur / Mémoire : RISC quad‑core, 1 Go RAM, 4 Go flash
• Durée de vie du rétroéclairage : 50 000+ heures
• Carte SD : SD/SDHC (jusqu'à 32 Go)
• USB : USB 2.0 hôte x1
• Ethernet / Série : câblé via la boîte de connexion (la boîte fournit les borniers LAN/série)
• Options de câble : 6 m ou 10 m
• Interrupteur à clé : NO x1, NC x1, 24 VDC, 500 mA, durée mécanique ~250 000 cycles
• Bouton d'arrêt d'urgence : 30 VDC, 500 mA ; normes IEC60947‑5‑1 / EN60947‑5‑1 / IEC60947‑5‑5 / EN60947‑5‑5, UL60947‑5‑5 ; durée mécanique ~250 000 cycles
• Commande 3 positions : NO x2, 30 VDC, 500 mA ; normes IEC/EN 60947‑5‑8, IEC/EN 60947‑5‑1, UL508 ; durée mécanique exemple 1→2→1 ~1 000 000 cycles
• Alimentation : 24 ±20% VDC ; puissance typique 11,52 W ; courant d'entrée ~480 mA @24 VDC
• Isolation : isolation d'alimentation intégrée ; résistance d'isolement > 50 MΩ @ 500 VDC
• Enveloppe / Mécanique : boîtier plastique, revêtement PCB appliqué ; dimensions env. 302,7 x 240,0 x 116,8 mm ; poids env. 1,6 kg ; kit de fixation murale inclus
• Environnement : fonctionnement 0 ~ 50° C ; stockage -20 ~ 60° C ; humidité 10% ~ 90% sans condensation ; résistance aux chutes ~1,2 m ; vibration 10–25 Hz X/Y/Z, 2G, 30 min
• Certifications / Indices : cULus, CE / UKCA, conforme RoHS, IP65 / NEMA4
