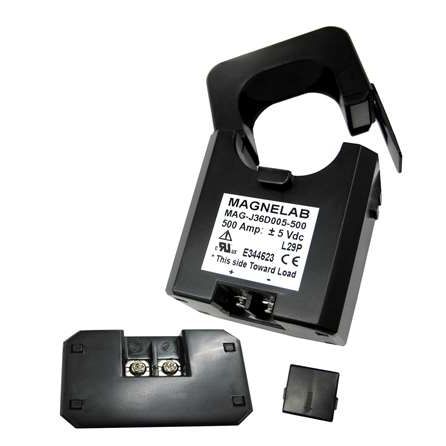

Capteur de courant à transformateur DCT-0036-500

ACouvrant

DCT-0036 Capteur de courant à noyau divisé Entrée 500A, 0-5 Vdc Sortie 36 mm Ouverture avec sortie 5Vdc Caractéristiques : ● Transformateur de courant Entrée à 500 Amps ● Sortie 0-5Vdc ● Précision de 5 % à 120 % du courant nominal à une fréquence de 50 Hz à 60 Hz ● Enregistré UL, conforme CE et RoHS ● 2 X Bornes à vis M3 Description : Le DCT-0036 de Magnelab était auparavant vendu sous le nom de MAG-J36D005-500. Ce transformateur de courant est un capteur de courant à noyau divisé avec une ouverture de 36 mm. Il est capable de transformer une entrée de courant AC jusqu'à 500 A en une sortie de 0 à 5 Vdc. La conception du transformateur de courant le rend parfait pour l'installation sur un câblage électrique déjà installé. Le dispositif peut simplement s'encliqueter autour de la conduite existante et préinstallée. Comme le DTC-0036 est doté d'un mécanisme autobloquant, cela peut être fait rapidement et facilement. Le DCT-0036 est utilisé dans une variété d'applications. Il peut même être utilisé dans les petits moteurs industriels. Cependant, il est plus communément observé dans la réfrigération, les pompes et les systèmes de CVC, l'éclairage et les ventilateurs. L'appareil possède un certain nombre de caractéristiques importantes. Il est livré avec une entrée nominale de 500A. La sortie nominale est de 5V dc. Comme d'autres transformateurs similaires, tels que le capteur de courant DCT-0024, il possède une limite de sortie intégrée pour la sécurité également. Avec ce transformateur, il est de 7,5 Vdc. La précision est impressionnante à pleine échelle, allant de 2 % en plus ou en moins. Ses fréquences de fonctionnement sont de 50 à 60 Hz. L'impédance de sortie du DCT-0036 est de 5,8 kOhms, avec une ondulation de sortie de 5 %, à nouveau vers le haut ou vers le bas. La température de fonctionnement varie de moins 20 degrés Celsius à une humidité relative de 85 % ou moins. Il est entièrement certifié CE et conforme à la norme ISO 9001.
