Conditionneur de signal miniature SGABCM
pour capteurs de force

conditionneur de signal miniature
conditionneur de signal miniature
conditionneur de signal miniature
conditionneur de signal miniature
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Spécifications
miniature
Applications
pour capteurs de force

Description

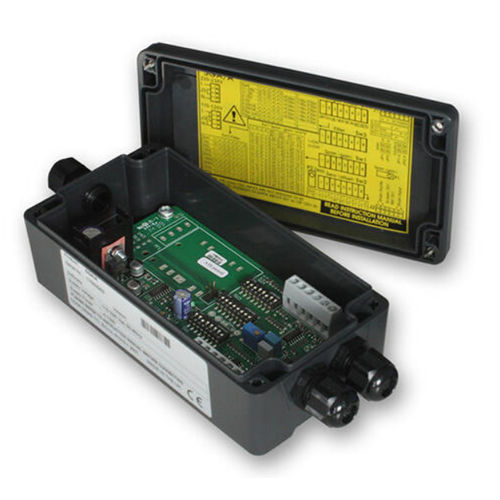

Le SGABCM est un circuit imprimé de rétrofit qui facilite la connexion d'une jauge de contrainte à demi ou quart de pont au conditionneur de capteurs de charge SGA. Cette unité peut également être achetée en conjonction avec un SGA. Le PCB est livré avec une résistance de 5ppm/°C pour l'achèvement du pont 350 Ohm (à la fois quart et demi-pont) et une résistance de calage shunt. Le SGABCM est compatible avec toutes les variantes du SGA, à savoir le SGA/A, le SGA/D et les SGA équipés du module d'alimentation en courant continu isolé IS1224. Installation facile - il suffit de le visser sur le connecteur de cellule de charge existant sur le SGA Les bornes à vis intégrées acceptent une large gamme de résistances d'achèvement de pont, ce qui permet une installation sur site sans équipement de soudure Des résistances de haute stabilité (5ppm/°C) sont installées pour les bras "fixes" du pont Une jauge de contrainte en demi-pont est simplement connectée au module BCM via les bornes à vis, aucun composant supplémentaire n'est nécessaire Le circuit de la jauge de contrainte en quart de pont, ainsi que sa résistance d'achèvement, peuvent être câblés pour la compression ou la tension (étirement), ce qui donne une sortie positive Faible encombrement : environ 53x32mm, se visse dans le connecteur J2 existant Le SGABCM peut être commandé en conjonction avec un SGA/A ou D ou commandé séparément pour un montage ultérieur sur les SGA existants des clients Des bornes à vis sont prévues pour le montage d'une résistance de shuntage 'Shunt Cal' (shunt cal) afin de vérifier périodiquement l'intégrité des jauges de contrainte, du câblage et du calibrage l'étalonnage à distance peut être effectué en mettant sous tension un relais miniature 24V monté sur le BCM. Plusieurs SGA d'une même installation peuvent être étalonnés simultanément

---
