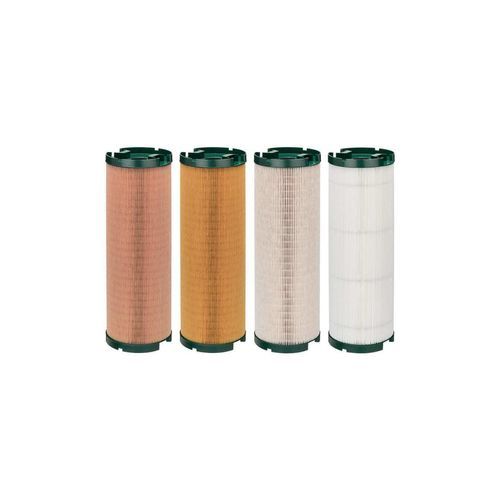

Cartouche filtrante à huile ProFluid+ PF

pour liquidespour filtration finede profondeur

Aperçu du produit
Les filtres pour machines d'outillage MANN+HUMMEL sont conçus pour l'outillage et la fabrication de moules, assurant l'élimination des particules dans les opérations de meulage, rodage, alésage, ECM et EDT/EDM. Disponibles en éléments PF 15 et PF 34, avec boîtiers inoxoptionnels pour environnements exigeants.

Performance et durabilité
Une grande capacité de rétention des impuretés et une séparation efficace des particules réduisent l'usure et les retouches liées à la contamination. Ces filtres protègent les circuits hydrauliques et les circuits de process, préservent la qualité de surface des pièces et contribuent à diminuer le coût total de possession via des intervalles de maintenance prolongés et moins d'arrêts imprévus.

Matériaux et options
Des médias ProFluid+ et d'autres médias résistants à la corrosion sont disponibles selon les fluides et niveaux de pression. Une grande surface de filtration effective garantit des performances élevées dans un encombrement réduit. Pour les applications corrosives, les éléments PF peuvent être montés dans des boîtiers en acier inoxydable (1.4301 / 1.4404).

Avantages produit

• Média filtrant imprégné pour haute pression et compatibilité fluidique
• Choix de médias (fibres mélangées, synthétique, cellulose) selon le fluide et l'application
• Éléments et boîtiers résistants à la corrosion
• Intervalles de maintenance prolongés grâce à une grande surface filtrante
• Fabrication conforme RoHS et REACH

Caractéristiques techniques - PF 15 / PF 34

• Débit maximum : PF 15 — 100 l/min par élément ; PF 34 — 150 l/min par élément
• Débit optimal : PF 15 — 25 l/min par élément ; PF 34 — 35 l/min par élément
• Pression différentielle maximale : 3 bar (les deux modèles)
• Plage de température de fonctionnement : 20 à 40 °C
• Applications typiques : meulage, rodage, alésage, machines ECM et EDT/EDM

Boîtier inoxydable - Caractéristiques techniques

• Matériau : acier inoxydable 1.4301 / 1.4404
• Pression de service : 7 bar (à 80 °C)
• Brides standard : DN50 (DIN 2633)

Caractéristiques / spécifications techniques

• Médias filtrants disponibles : fibres mélangées, synthétique, cellulose (sélection selon fluide et application)
• Débit max PF 15 : 100 l/min par élément
• Débit max PF 34 : 150 l/min par élément
• Débits optimaux : PF 15 = 25 l/min ; PF 34 = 35 l/min
• Pression différentielle maximale : 3 bar
• Plage de température d'utilisation : 20 à 40 °C
• Matériau boîtier inoxydable : 1.4301 / 1.4404
• Pression de service du boîtier : 7 bar (à 80 °C)
• Bride standard : DN50 (DIN 2633)
