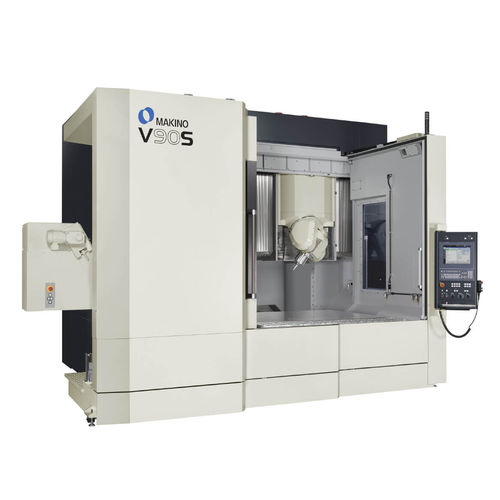

Centre d'usinage CNC 5 axes V90S
verticalHSK A-6340 outils

centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
centre d'usinage CNC 5 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
5 axes
Orientation de la broche
vertical
Nez de broche
HSK A-63
Nombre d'outils
40 outils, 120 outils
Applications
pour moules, pour pièce de grande dimension
Autres caractéristiques
à haute productivité
Course X

2 000 mm
(79 in)

Course Y

1 300 mm
(51 in)

Course Z

800 mm
(31 in)

Vitesse de rotation

20 000 rpm
(125 664 rad.min-1)

Vitesse d'avancement axe X

40 000 mm/min
(26 in/s)

Vitesse d'avancement axe Y

40 000 mm/min
(26 in/s)

Vitesse d'avancement axe Z

40 000 mm/min
(26 in/s)

Charge max. de la table

5 000 kg
(11 023 lb)

Poids max. outil

8 kg
(17,6 lb)

Temps de changement outil

8 s

Description

Le V90S raccourcit les temps de cycle et réduit le travail manuel sur les matrices et les moules spéciaux complexes et de grande taille. Le centre d’usinage vertical V90S est une plateforme d'usinage continu sur cinq axes conçu pour l'usinage de grandes pièces de matrices/moules. Il est équipé d'une broche rotative/inclinable, permettant de positionner l'outil pour un contact optimal avec la pièce, ce qui prolonge la durée de vie de l'outil, fournit des finitions de surface exceptionnelles et réduit les opérations manuelles après usinage. Conçue pour répondre à des exigences strictes de précision, fournir les finitions les plus impeccables, maintenir des tolérances faibles et accroître la productivité, cette machine est parfaite pour l'usinage de finition à grande vitesse des contours 3D multifaces complexes typiques des matrices et des moules. De plus, le V90S est équipé de la commande Professional 6 de Makino qui fournit une plateforme stable et sécurisée et offre des performances fiables du côté NC, tout en proposant une interface utilisateur graphique (IUG) conviviale. Cette commande de machine-outil de dernière génération dispose d’un large écran tactile couleur et d’un menu intuitif pour accéder aux diverses applications. Les icônes fournissent des « liens dynamiques » et un accès rapide aux informations essentielles pouvant être requises par l’opérateur. En outre, la nouvelle plateforme de commande propose toutes les fonctions typiques d’un PC (couper, coller, copier, rechercher, remplacer, etc.), rarement présentes sur les commandes de machines-outils.
