Contrôleur de process de traitement thermique Optipac VMC-15

pour sondesmodulaireprogrammable

Présentation
L'Optipac VMC-15 de Mahlo GmbH + Co. KG est un système de contrôle de procédé modulaire conçu pour le séchage et l'ennoblissement des textiles. Il mesure, enregistre et commande les paramètres critiques sur toute la largeur utile afin de piloter les étapes de séchage, de fixation et les opérations liées au stenter. Le système améliore la reproductibilité des procédés, augmente le rendement et permet des économies d'énergie importantes. L'architecture modulaire facilite l'adaptation aux lignes standards et aux installations sur mesure. Une intégration avec les redresseurs de chaîne Orthopac est possible pour combiner redressage et contrôle de procédé dans un même équipement.

Points forts

• Architecture modulaire pour installation évolutive
• Interface opérateur tactile et logiciel ergonomique
• Visualisation claire des procédés et surveillance en ligne
• Régulation en boucle fermée de la température, du temps de passage/fixation, de l'humidité résiduelle, de l'humidité d'air d'extraction, de la densité de fils/courses et du poids de base
• Conçu pour un retrofit facile sur lignes de stenter existantes

Avantages client

• Productivité et fiabilité de production accrues
• Reproductibilité des procédés améliorée et comparabilité de la qualité
• Documentation complète et journalisation des données
• Réduction de la consommation énergétique et des coûts d'exploitation
• Temps d'amortissement courts grâce aux gains d'efficacité

Domaines d'application

• Au niveau du cadre de stenter
• Dans les opérations de transformation textile
• Pour les procédés de séchage, de fixation et d'ennoblissement

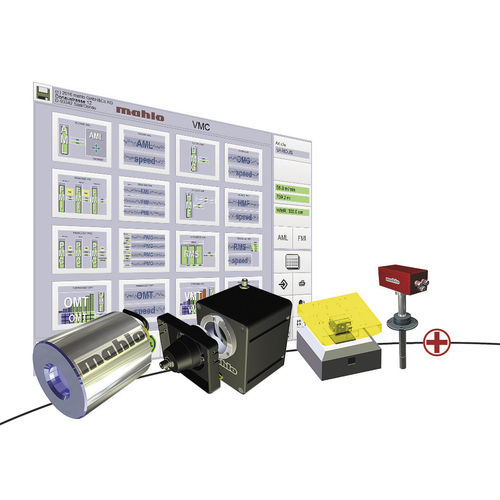

Capteurs (exemples pouvant être connectés et utilisés avec Optipac VMC)

• Permaset VMT – pyromètre infrarouge pour mesure et régulation de la température de la surface/du tissu et du temps de passage/fixation (exemple plage de mesure : 0 - 250 °C)
• Famacont PMC – capteur optique de densité de fils pour déterminer la densité de trame, la densité de courses (rangées de points) et le poids de base
• Ecomat AML – capteur d'humidité d'air d'extraction pour mesurer la vapeur d'eau, l'oxygène et la composition de l'air d'extraction pour le contrôle de l'humidité
• Gravimat FMI – capteur à transmission bêta pour la mesure du poids de base et de l'épaisseur
• Textometer RMS – capteur d'humidité résiduelle basé sur la conductivité électrique pour déterminer l'humidité résiduelle à la sortie du stenter
• Wilot WMR – capteur de largeur produit utilisant des LED IR en mode réflexe pour enregistrer la largeur du tissu

Intégration et logiciel
L'unité de base Optipac VMC comprend l'armoire de commande principale avec composants électroniques et une station opérateur à écran tactile. Des packs logiciels optionnels offrent visualisation, journalisation (par ex. mLog) et gestion des données de procédé. Le système supporte la surveillance en ligne et la commande en boucle fermée et peut être intégré aux redresseurs Orthopac et aux systèmes de commande de motifs pour coordonner redressage, contrôle de motifs et contrôle de procédé.

Variantes

• Appareil autonome
• Solution intégrée combinée avec les redresseurs de chaîne Orthopac (redresseur + contrôle de procédé)

Caractéristiques / spécifications techniques

• Fabricant : Mahlo GmbH + Co. KG
• Architecture système modulaire et extensible
• Armoire de commande principale + station opérateur tactile
• Paramètres mesurés/contrôlés : température surface/tissu, temps de passage/fixation, humidité résiduelle, humidité d'air d'extraction, densité fils/courses, poids de base, largeur du produit
• Types de capteurs compatibles : pyromètres infrarouges, capteurs d'humidité par conductivité électrique, dispositifs de pesée par transmission bêta, capteurs optiques de densité de fils, capteurs de débit d'air/humidité d'extraction, mesure de largeur IR
• Support de visualisation en ligne, journalisation des données et documentation de procédé
• Retrofit et intégration faciles sur lignes de stenter existantes et redresseurs Orthopac
