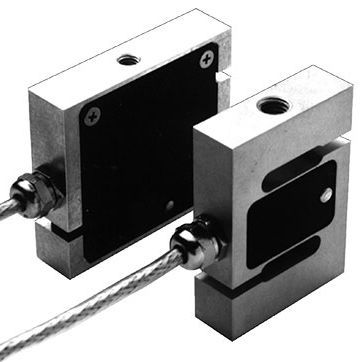

Capteur de force en traction ZP-S
en Spar jauge de contrainteanalogique

Capteur de force en traction - ZP-S - MAGTROL - en S / par jauge de contrainte / analogique
Capteur de force en traction - ZP-S - MAGTROL - en S / par jauge de contrainte / analogique
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Type
en traction
Construction
en S
Technologie
par jauge de contrainte
Signal de sortie
analogique
Autres caractéristiques
en acier inoxydable, alliage d'aluminium
Force

Max: 50 000 N

Min: 10 N

Description

Les capteurs de force de la série ZP-S sont conçus pour mesurer des forces statiques et dynamiques et se caractérisent par leur faible encombrement pour une grande précision de mesure. La force est introduite au centre par un trou taraudé. Un pont de jauges de contrainte convertit la déformation élastique du corps flexible en forme de S en un signal électrique qui peut être évalué. Des éléments de compensation et de réglage permettent de définir les caractéristiques techniques requises. Les transducteurs jusqu'à la taille de construction 50 N sont fabriqués en alliage d'aluminium à haute résistance, tandis que les tailles supérieures sont fabriquées en acier inoxydable spécial. Un fusible de surcharge intégré assure la sécurité de fonctionnement des tailles de construction 10N, 20N et 50N. En standard, les transducteurs sont équipés d'un câble de connexion de 3 m, dont les extrémités sont libres de l'autre côté. Le capteur peut également être fourni avec un amplificateur intégré (modèle ZP-E/10 N à 2 kN, les dimensions ont changé). Les signaux de sortie (0 à 10) V ou (4 à 20) mA peuvent être sélectionnés. Caractéristiques Haute précision Faibles dimensions d'assemblage Pour les forces de traction et de pression Protection du boîtier IP 42 Jusqu'à 50 N avec protecteur de surcharge intégré

---
