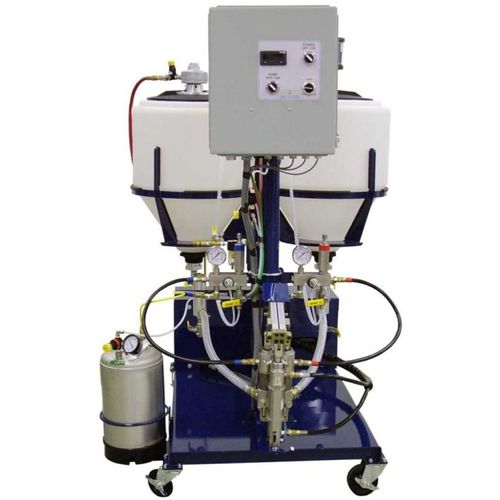

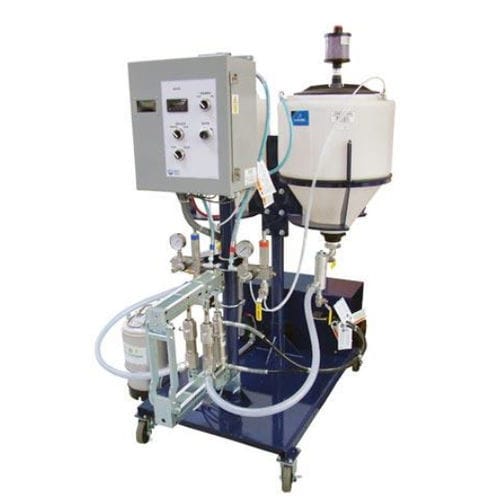

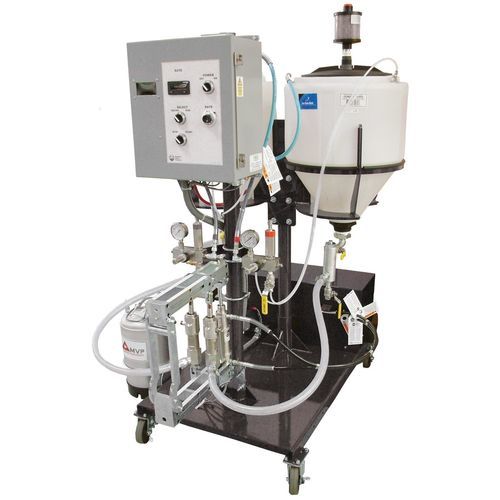

Unité de dosage de résine bi-composants pour pultrusion MiniLink

volumétriqueà pistonà moteur hydraulique

Idéal pour les fabricants de produits en pultrusion composite Le système hydraulique MiniLink est équipé d'un doseur hydraulique et d'un vérin pour actionner le système de dosage ; il assure un mélange et un débit extrêmement réguliers des matériaux à de faibles débits, ce qui le rend idéal pour les applications à basse et haute pression, entre autres. Le système MiniLink utilise un moteur hydraulique et un vérin pour entraîner le système de dosage, ce qui permet d’obtenir un mélange et un débit extrêmement réguliers des matériaux à de faibles débits, ce qui est impossible avec un système d’entraînement pneumatique. Il est idéal pour les applications à basse et haute pression avec une viscosité des matériaux comprise entre 20 cps et 40 000 cps, à des débits inférieurs à un demi-gallon par minute (1,893 L/min). Il s’agit d’une exigence essentielle lors de l’injection de résine mélangée et dosée dans une filière de pultrusion, afin de maintenir des rapports verre/résine appropriés avec pratiquement aucun gaspillage. L’inversion de la pompe hydraulique est réalisée à l’aide de deux détecteurs de proximité magnétiques permettant un changement rapide du sens de rotation de la pompe. Les deux sections de circulation du fluide sont fabriquées en acier inoxydable, tandis que la tige de piston et les vérins hydrauliques sont en acier inoxydable 440 trempé pour une meilleure résistance à l’usure. Les deux sections de circulation sont réglables pour s’adapter à des variations de rapport, bien que les applications typiques ne nécessitent qu’un rapport de 1:1. Le panneau de commande comprend un potentiomètre à un tour permettant de régler la vitesse du système de dosage, ainsi qu’un indicateur de débit sur écran LCD servant de référence de vitesse. Deux réservoirs thermoplastiques de 15 gallons à alimentation par gravité, dotés d’un fond incliné, sont fournis de série. Chaque conduite d’alimentation des réservoirs comprend des boîtiers de filtre équipés de tamis de 30 mailles. Le couvercle du réservoir de résine intègre un mélangeur pneumatique et celui du réservoir d’isocyanates est équipé d’un sécheur à désiccant.
