Système de surveillance de mouvement

de chargede déplacementd'épaisseur

Présentation du produit
Le ROBO-SMART pour appuis structuraux est une solution permettant de rendre les appuis structuraux conventionnels « intelligents » en intégrant des capteurs préinstallés et une unité d'acquisition. Il fournit des données de mesure continues sur le comportement des appuis et des ouvrages afin d'aider à l'optimisation du coût du cycle de vie et à l'amélioration de la planification de la maintenance.

Caractéristiques

• Fonction de conception pour appuis – transforme des appuis standards en éléments « intelligents » grâce à des capteurs préinstallés
• Aide à optimiser les coûts du cycle de vie
• Fournit des données sur le comportement des appuis et des ouvrages
• Compatible avec ROBO-CONTROL Structural Health Monitoring

Principe

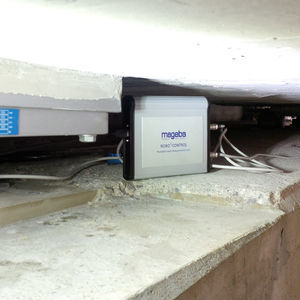

Le ROBO-SMART pour appuis structuraux est une unité d'acquisition compacte et autonome. Des capteurs de précision durables avec électronique robuste transmettent les données mesurées via le réseau 3G GSM à un serveur mageba pour une présentation en ligne 24/7 et un accès via une interface web sécurisée. Les capteurs ROBO-SMART peuvent être assemblés en usine ou installés sur site comme mise à niveau.

Applications

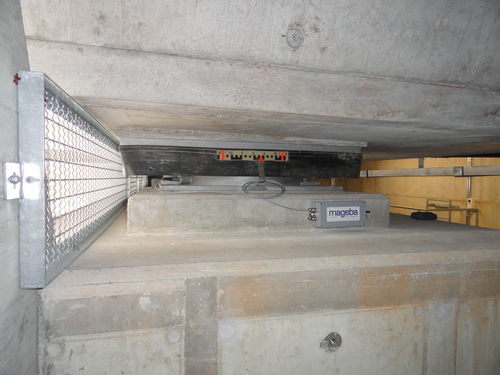

Les appuis structuraux les plus couramment équipés de systèmes de surveillance IoT ROBO-SMART intégrés sont les appuis RESTON-POT et RESTON-SPHERICAL, mais de manière générale tous les appuis structuraux mageba peuvent être équipés de capteurs.

Les paramètres mesurés les plus fréquents sont les charges verticales, les déplacements, les rotations et l'épaisseur de la couche de matériau de glissement.

Le système de surveillance ROBO-SMART permet d'optimiser les coûts du cycle de vie en mesurant les mouvements accumulés (permettant d'ajuster les intervalles de maintenance), en fournissant des données en temps réel avec accès en ligne et alertes de seuil, et en aidant à concevoir des remplacements d'appuis optimisés sur la base des charges, rotations et mouvements réellement mesurés.

Documents (exemples)

• Brochure produit : ROBO®SMART Bearing - EN (PDF, 772 kB)
• Expert Knowledge self-evaluating bridge components (PDF, 1 735 kB)
• Brochure de référence : Monitoring Systems (PDF, 6 789 kB)
• Brochure d'application : PROSPECT ROBO-CONTROL systems overview (PDF, 4 596 kB)

Caractéristiques techniques / spécifications

• Unité d'acquisition intégrée autonome
• Capteurs de précision durables avec électronique robuste
• Transmission des données via 3G GSM vers un serveur central pour présentation en ligne 24/7
• Intégration des capteurs possible en usine ou par mise à niveau sur site
• Paramètres typiques mesurés : charges verticales, déplacements, rotations, épaisseur de la couche de matériau de glissement
• Compatibilité avec ROBO-CONTROL Structural Health Monitoring pour accès en ligne et alertes de seuil
• Conçu pour optimiser les coûts du cycle de vie et la planification de la maintenance
