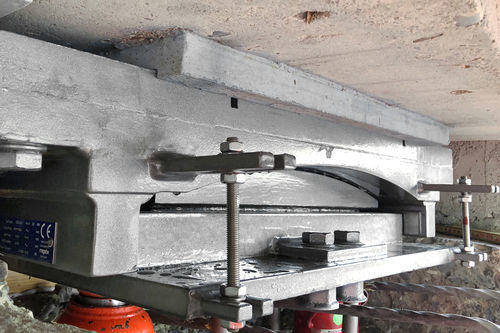

Palier lisse plat RESTON®CYLINDER

cylindriquesphériqueen composite

Présentation du produit
Les paliers cylindriques constituent la solution de pointe pour le remplacement des paliers à rouleaux et des paliers à bascule linéaire en fin de vie. Les paliers RESTON®CYLINDER associent la cinématique des paliers sphériques modernes aux dimensions des paliers linéaires/à rouleaux existants, permettant une empreinte étroite et allongée lorsque le rapport largeur/longueur doit s'adapter aux structures en place.

Caractéristiques

• Capacité de charge typique : jusqu'à 100 000 kN (vérification projet spécifique requise)
• Conçu pour remplacer des paliers à bascule ou à rouleaux dans des appuis existants
• Allie la cinématique des paliers sphériques aux dimensions des paliers linéaires/à rouleaux
• La variante DUPLO assure une introduction de charge centrée et la rotation autour de tout axe horizontal

Principe
Les paliers RESTON®CYLINDER acceptent les rotations par glissement sur des surfaces courbes, à l'instar des paliers RESTON®SPHERICAL ; toutefois, la surface de glissement principale est cylindrique. Les déplacements sont pris par glissement. Chaque palier se compose de trois éléments principaux : la partie inférieure concave qui supporte la calotte sphérique, laquelle supporte la plaque de glissement. La surface de glissement sous la calotte est cylindrique (axe aligné avec l'axe transverse y) afin de permettre la rotation principale autour de l'axe transverse. La surface au-dessus de la calotte peut être plane (RESTON®CYLINDER MONO) ou cylindrique (RESTON®CYLINDER DUPLO) en fonction de la nécessité de faciliter la rotation autour de l'axe longitudinal.

Applications
Lorsque les structures d'appui existantes imposent une empreinte étroite et allongée, les paliers RESTON®CYLINDER permettent de définir pratiquement n'importe quel rapport largeur/longueur adapté au projet. Ils constituent la solution recommandée pour remplacer des paliers à rouleaux ou à bascule usés tout en conservant la géométrie d'appui d'origine. La variante DUPLO permet un transfert de charge centré combiné à la rotation autour de tout axe horizontal, améliorant le comportement cinématique par rapport aux paliers à rouleaux, à bascule ou aux paliers cylindriques de type MONO conventionnels.

Documents & médias associés
Brochure produit et documents techniques disponibles (brochure produit fournie en PDF). Pour la sélection spécifique au projet, consulter la documentation technique et les directives de dimensionnement.

Caractéristiques techniques

• Famille de modèles : RESTON®CYLINDER (variantes MONO et DUPLO)
• Capacité de charge : typiquement jusqu'à 100 000 kN (calcul projet spécifique requis)
• Accommodation des rotations : glissement sur surfaces cylindriques ; rotation principale autour de l'axe transverse ; DUPLO permet la rotation autour de tout axe horizontal
• Accommodation des déplacements : glissement sur surfaces courbes
• Avantage de conception : permet une empreinte étroite/allongée et des rapports largeur/longueur flexibles pour s'adapter aux appuis existants
• Éléments principaux : partie inférieure concave, calotte sphérique, plaque de glissement
• Options de surface de glissement : plane au-dessus de la calotte (MONO) ou cylindrique au-dessus de la calotte (DUPLO)
