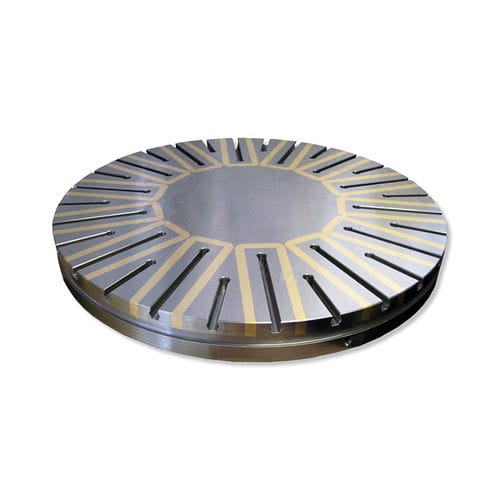

Plateau magnétique électropermanent RadialTec

circulairepour rectificationpour tournage

Les systèmes de serrage mécaniques traditionnels provoquent des déformations : RadialTec propose une solution innovante pour l’usinage de bagues à l’aide d’une seule surface d’appui grâce à des extensions mobiles. Serrage magnétique uniforme, aucune déformation ni vibration de la pièce sur les 3 faces pour les opérations de rectification et de tournage après trempe. Meilleure qualité de finition, durée de vie des outils prolongée. La solution RadialTec, systèmes électromagnétiques permanents pour le tournage et la rectification verticale Pour toutes les entreprises spécialisées dans le tournage de rondelles, roulements, bagues et brides, un problème récurrent consiste à maintenir la pièce sans la déformer. En effet, les systèmes de serrage mécaniques traditionnels provoquent une ovalisation et des déformations. RadialTec serre la pièce uniquement au niveau de la surface d’appui. Aucun obstacle ne vient gêner la trajectoire de l’outil : un usinage complet de la pièce est possible en un seul positionnement. L’utilisation de rallonges de pôles permet d’espacer la pièce de la surface du mandrin, rendant ainsi les diamètres intérieur et extérieur entièrement accessibles pour tout type d’usinage. L’uniformité du serrage, caractéristique du système magnétique, élimine les problèmes liés aux vibrations, ce qui apporte des avantages considérables en termes de tolérances d’usinage, de durée de vie des outils, d’évacuation des copeaux et de productivité de la machine. La nouvelle série PRF, dotée de la technologie monobloc, est équipée d’une surface entièrement métallique ; cela garantit un haut niveau de robustesse et une isolation parfaite des composants placés à l’intérieur du système. Par rapport aux solutions alternatives à pôle trapézoïdal, la forme rectangulaire du pôle offre des performances homogènes sur l’ensemble du rayon (et donc sur des pièces de tout diamètre) ainsi qu’une profondeur constante du flux magnétique.
